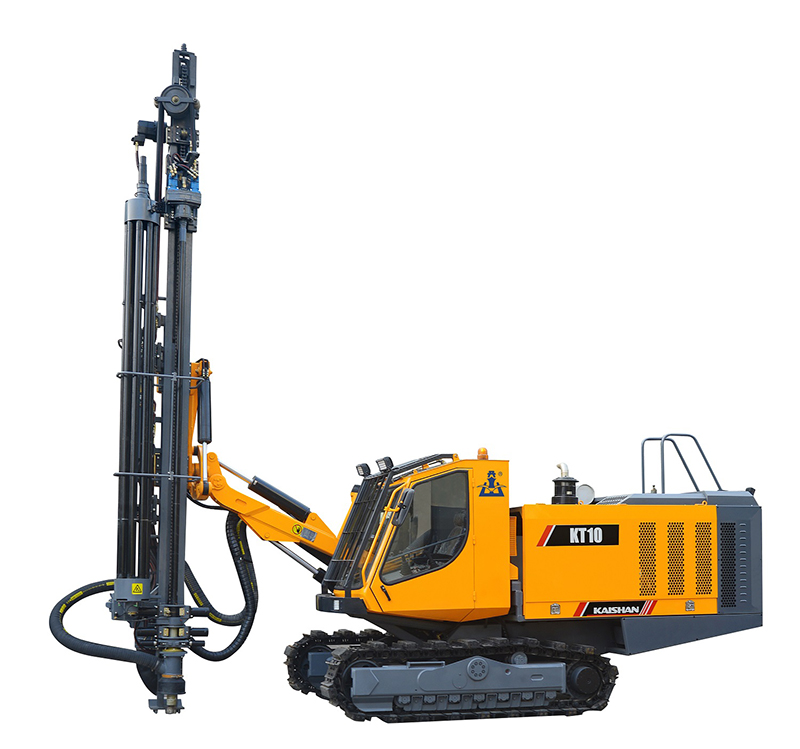

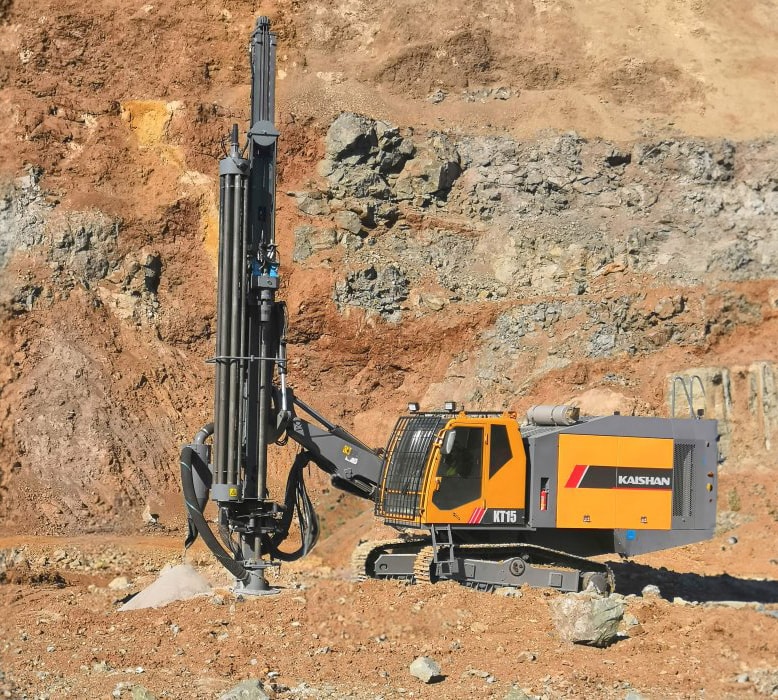

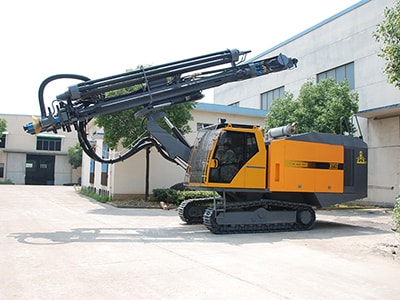

Для движения буровая установка на гусеничном ходу KT11 использует мощный дизельный двигатель Cummins China stage III, который также приводит в действие интегрированный винтовой компрессор и гидравлическую трансмиссию. Станок способен бурить вертикальные, наклонные и горизонтальные скважины диаметром 90-125 мм, и используется, в основном, для открытых горных работ, бурения взрывных скважин и контурного бурения. Он также оснащен механизмом автоматической загрузки и выгрузки буровых штанг. Для эффективного управления буровой установкой требуется только один оператор благодаря высокой степени автоматизации рабочих процессов. Управление основными действиями станка осуществляется с помощью одного джойстика, что делает процесс управления более удобным. Станок оснащен системой противозаклинивающей системой, имеются дополнительные углы бурения и индикация глубины бурения, что упрощает процесс бурения и улучшает качество бурения. Эффективная система пылеулавливания, просторная кабина, мощный кондиционер и качественная стереосистема обеспечивают оператору комфортные условия работы, позволяющими повысить эффективность труда оператора.
Технические характеристики
Габаритные
размеры (Д×Ш×В)
9100*2450*3200 мм
Общая масса
14500кг
Крепость породы
f=6-20
Диаметр бурения
90-125мм
Дорожный
просвет
420мм
Угол выравнивания ходовой части
10°вверх, 10°вниз
Скорость движения
0-3км/ч
Преодолеваемый
подъем
25°
Тяговое
усилие
120кН
Крутящий момент
2500 Н·м
Скорость
вращения
0-120об/мин

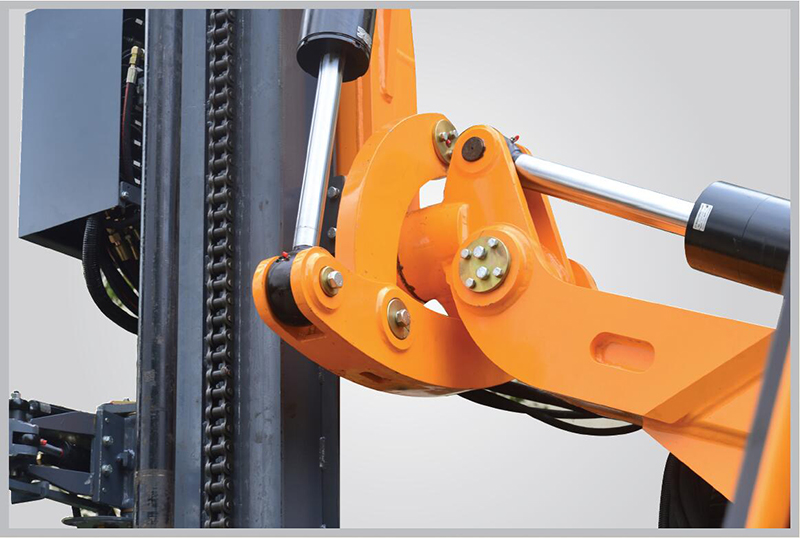

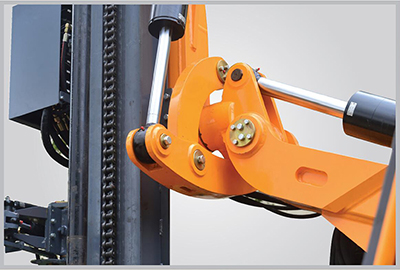

Угол
наклона буровой стрелы в поперечной плоскости
вверх 47°, вниз 20°
Угол
поворота буровой стрелы в продольной плоскости
вправо 50°, влево 21°
Угол
поворота аппарели в продольной плоскости
вправо 95°, влево 35°
Угол
наклона аппарели в поперечной плоскости
114°
Наращивание
аппарели
1353мм
Расстояние
выдвижения за один ход
4490мм
Максимальное тяговое усилие
25кН
Приводная система
Роликовая цепь
Глубина эффективного бурения
32м
Количество буровых штанг
7+1
Размеры буровой штанги
Φ76x4000 мм
Тип
пневмоударника
K3、K4
Двигатель станка
QSL8.9-C325-30 /Cummins QSL8.9-C325-30
Количество цилиндров
6
Номинальная мощность
242кВт/2200об/мин
Гидравлический насос
5× шестерёночный насос
Винтовой воздушный компрессор
Zhejiang Kaishan
Производительность
компрессора
18м3/мин
Давление
компрессора на выходе
17Bar
Система управления движением
Гидравлическая
Система управления бурением
Гидравлическая
Защита от заедания
Автоматическая
электро-гидравлическая защита от заедания
Напряжение
24В, DC постоянный ток
Безопасность оператора
Система защиты против опрокидывания и от падения груза
(ROPS & FOPS)
Уровень шума внутри кабины
ниже 85дБ(А)
Кресло
Регулируемое
положение
Система кондиционирования
Стандартная
температура
Дополнительное оборудование
Радио + mp3
Особенности станка

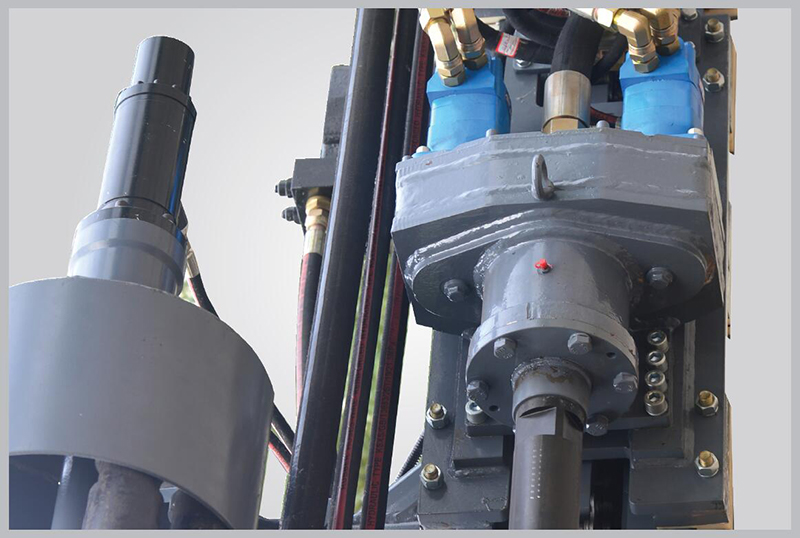

Гиратор с высоким крутящим моментом
Эффективная гидравлическая система

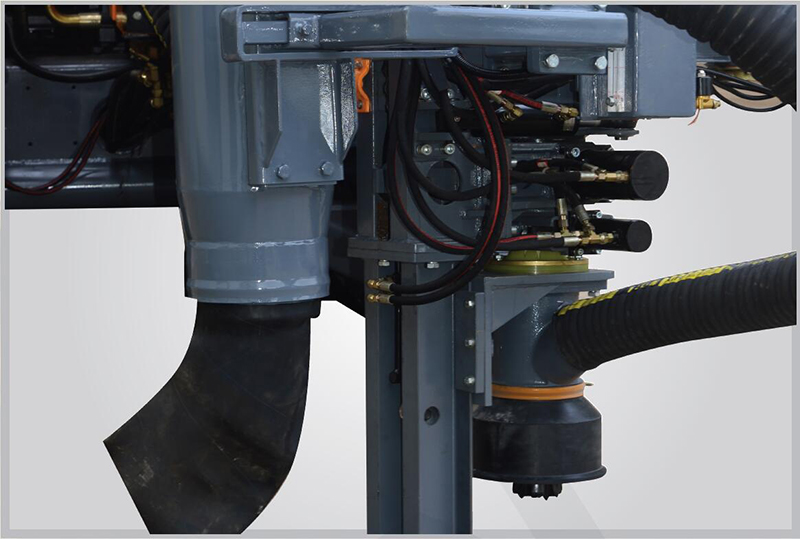

Высокоэффективная система пылеулавливания

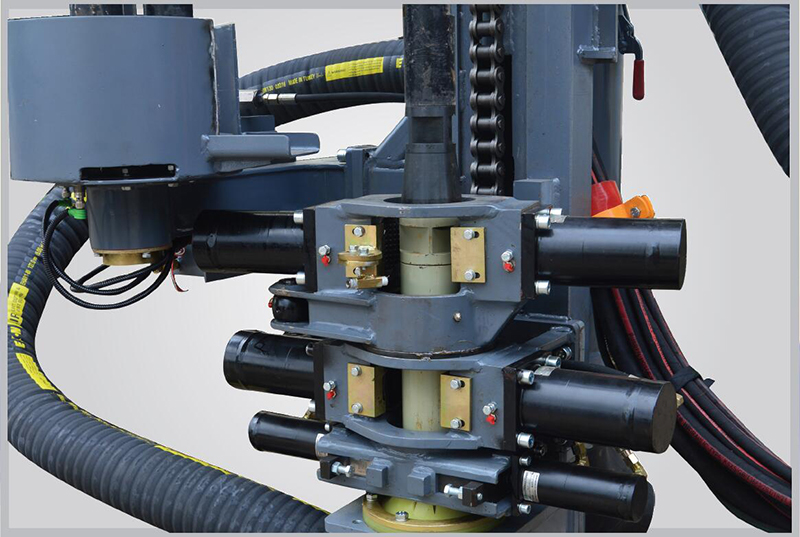

Механизм автоматической загрузки и выгрузки буровых штанг
