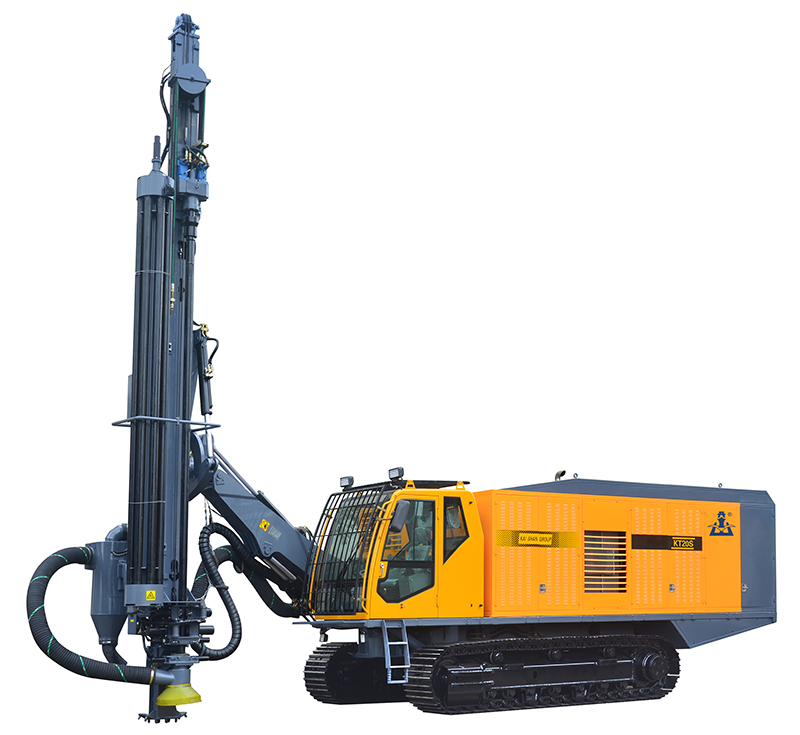

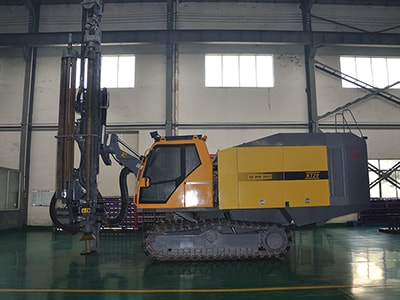

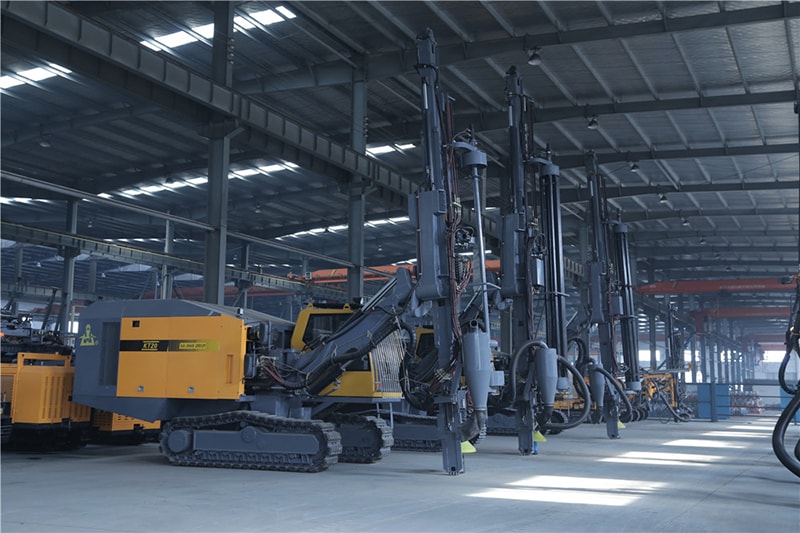

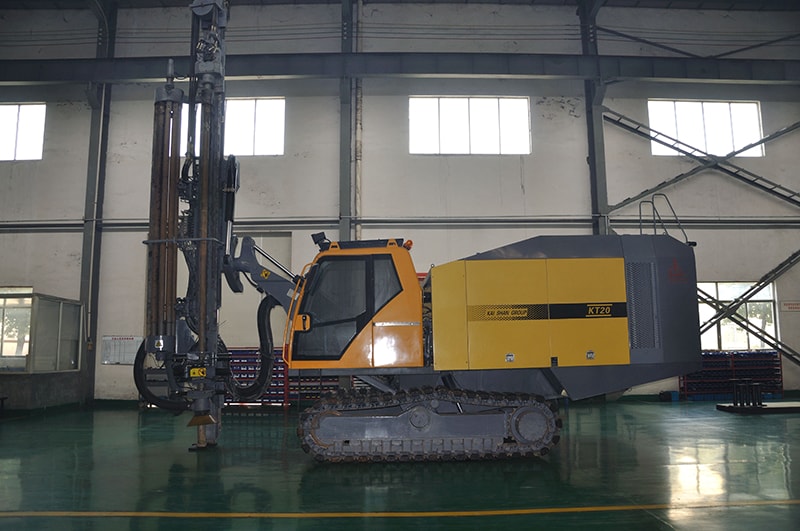

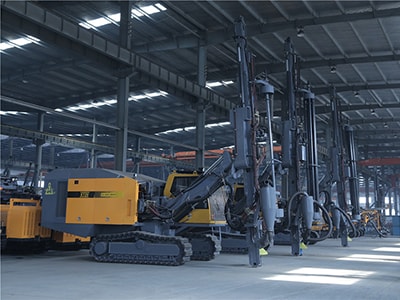

Буровой станок на гусеничном ходу KT20S с интегрированным винтовым компрессором - это мощная буровая установка с двумя двигателями, разработанная нашей компанией для использования на крупных открытых горных разработках. Системы ходовой части, вращения и регулировки угла приводятся в движение мощной гидравлической системой. Для движения буровая установка на гусеничном ходу KT20S использует мощный дизельный двигатель. Бурение осуществляется с помощью погружного пневмоударника (DTH) и винтового воздушного компрессора. Наличие пылеулавливателя сухого типа позволяет защитить окружающую среду от отходов бурения. Имеется возможность установки мокрого пылеуловителя. Механизм автоматической загрузки и выгрузки буровых штанг, с плавающим головками, защищающими резьбу буровых штанг, способствует эффективности работы станка. Кабина с кондиционером обеспечивает оператору комфортные рабочие условия.
Технические характеристики
Модель
KT20S
Крепость породы
f=6-20
Диаметр бурения
135-254 мм
Глубина эффективного бурения (глубина
автоматического наращивания бурового става из штанг)
35 м
Размеры буровой штанги (диаметр×
длина)
φ102/φ114/φ127/φ146×5000 мм
Тип пневмоударника
K5、K6、K8

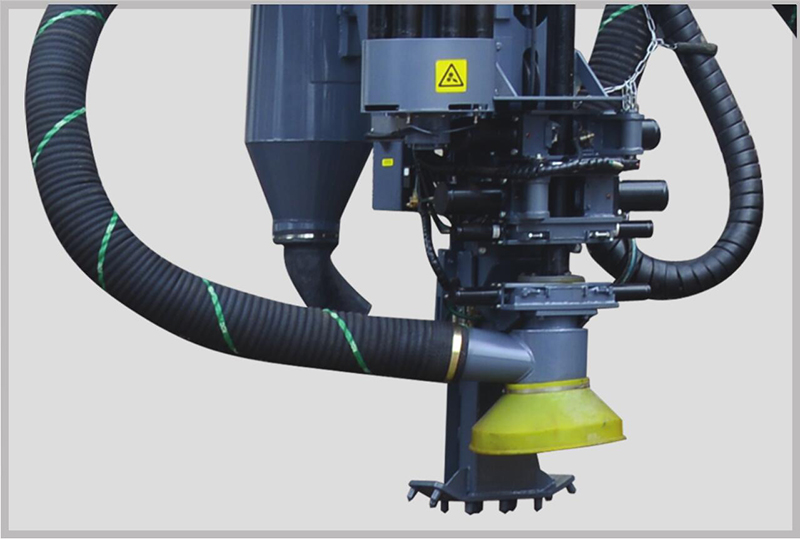

Способ удаления пыли
Сухой способ (вихревой ламинарный, гидравлический привод)/ мокрый пылеуловитель (опционально)
Способ соединения буровых штанг
Автоматический
Способ защиты резьбы буровых штанг
Защита с помощью плавающих головок
Мощность станка
200/250/315 кВт
Производительность компрессора
20/26/31 м3/мин
Номинальная мощность винтового
компрессора
25 бар
Дизельный двигатель
QSB3.9-C125-30
Мощность дизельного двигателя
/обороты
93 кВт /2200об/мин
Электродвигатель
Y2-280-4
Мощность электродвигателя /обороты
75 кВт /1470об/мин
Скорость движения
0-2.2 км/ч
Максимальная
тяга станка
175 кН
Преодолеваемый подъем
25°
Дорожный просвет
480 мм
Угол подъема буровой стрелы в
поперечной плоскости
42°
Угол наклона аппарели в поперечной
плоскости
123°
Угол поворота аппарели в
продольной плоскости
налево 42°, направо 33°
Угол поворота буровой стрелы в
продольной плоскости
налево 20°, направо 40°
Максимальное тяговой усилие
аппарели
65 кН
Расстояние выдвижения
5000 мм
Наращивание длины
1200 мм
Скорость вращения гиратора
0-70 об/мин
Вращающий момент
6100 Н·м
Общая масса станка
32000 кг
Габаритные размеры станка в
рабочем режиме (Д×Ш×В)
10500×4400×9300 мм
Габаритные размеры станка при
транспортировке (Д×Ш×В)
11000×3300×3400 мм
Особенности станка

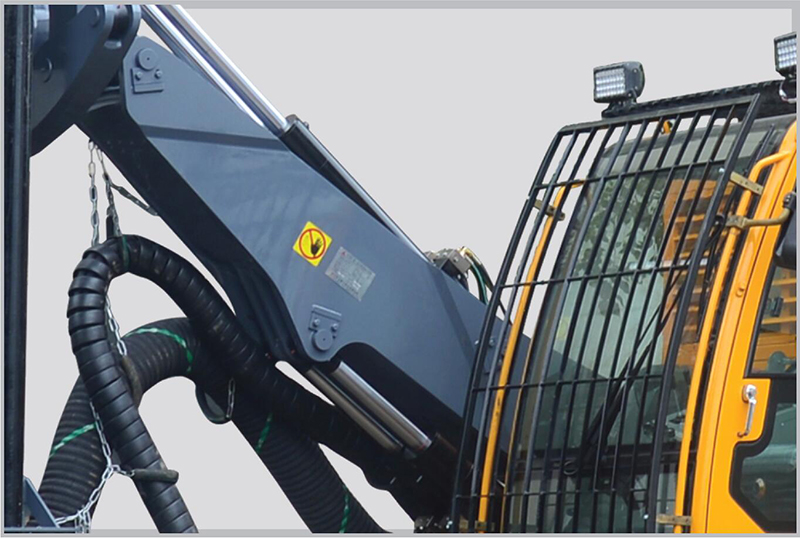

Кабина оператора с высокой степенью безопасности и комфорта

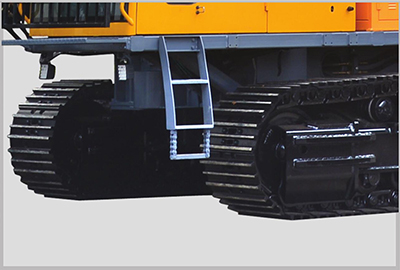

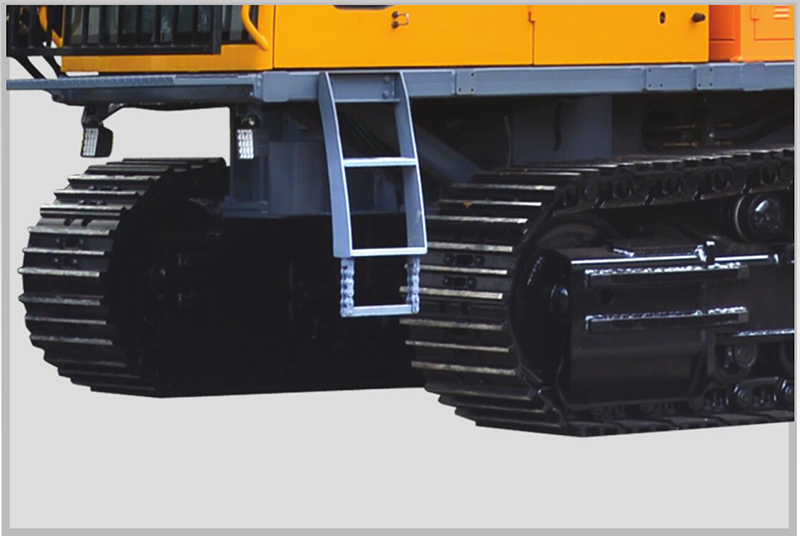

Мощная гусеничная платформа из стальных траков
Механизм автоматической загрузки и выгрузки буровых штанг
