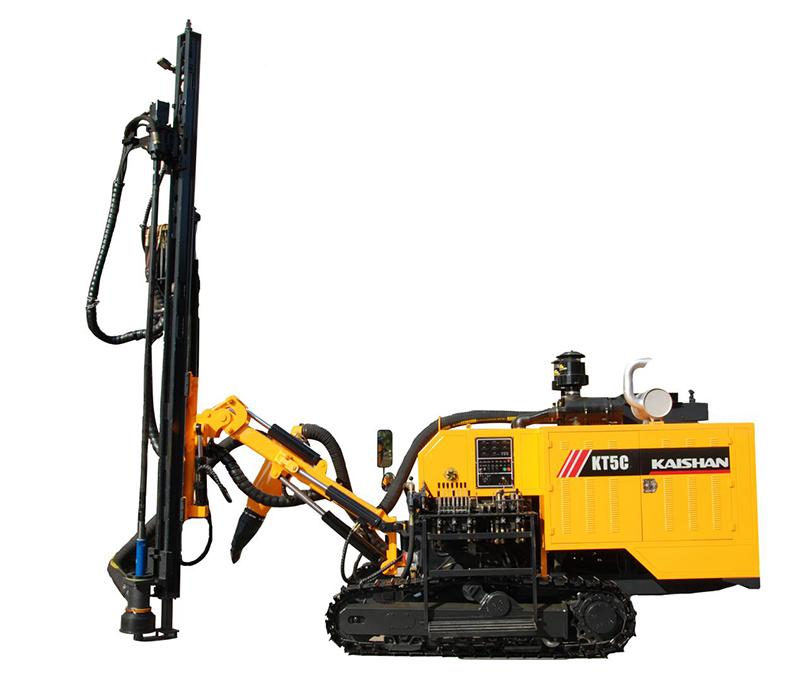

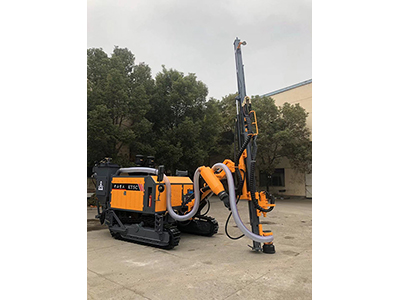

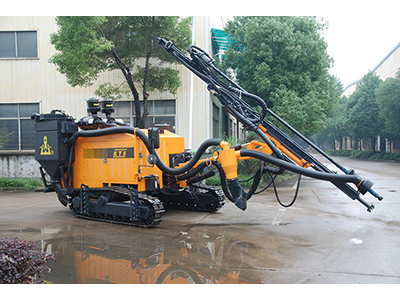

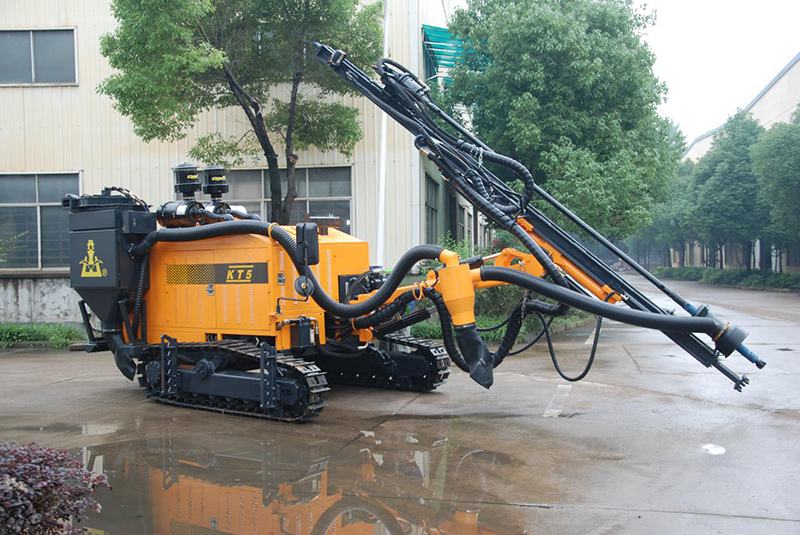

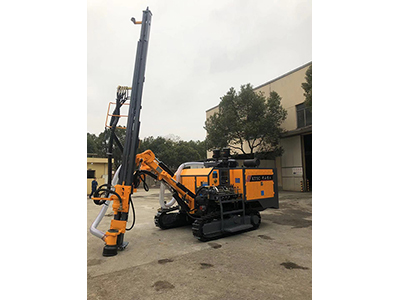

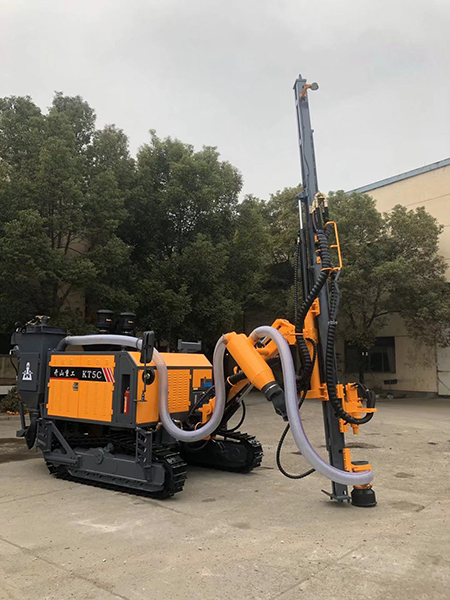

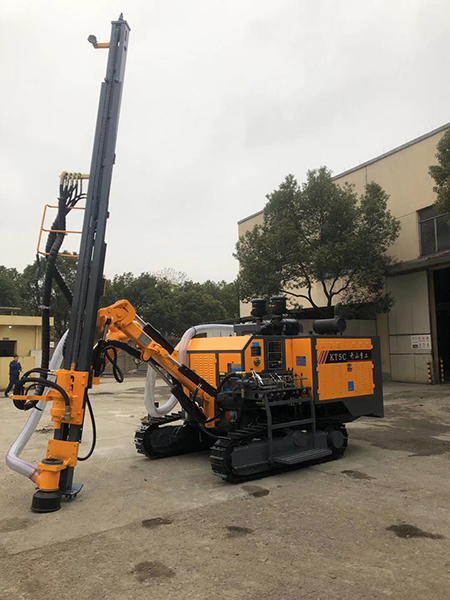

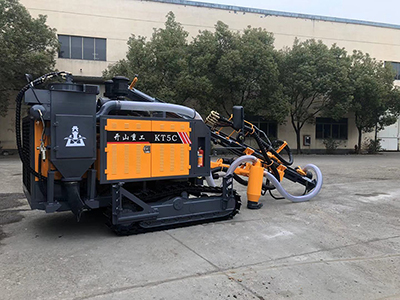

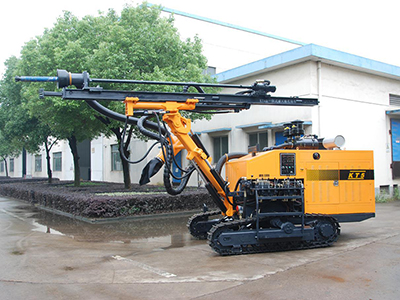

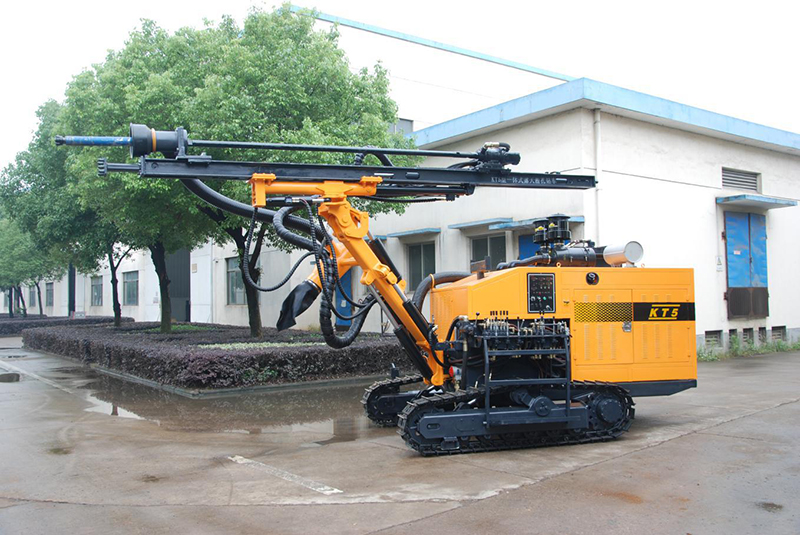

Наш буровой станок KT5C ударно-вращательного бурения (DTH) используется в открытых горных работах. Станок представляет собой усовершенствованное буровое устройство со встроенной винтовой воздушной компрессорной системой, имеет компактную и прочную конструкцию, гусеничную платформу, обеспечивающую мобильность передвижения, и обеспечивает высокую производительность и эффективность бурения. Станок оснащен двигателем Yuchai (China III), соответствующим всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ80-105мм
Глубина эффективного бурения: 25м
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3000мм
Двигатель станка: Yuchai YC6J190-T303 (140кВт/190л.с.)
Технические характеристики
Модель
KT5C
Крепость породы
f=6-20
Диаметр бурения
80-105 мм
Глубина эффективного бурения
25 м
Скорость движения
2.5/4.0 км/ч
Преодолеваемый подъем
30°
Дорожный просвет
430мм
Мощность станка
140 кВт
Дизельный двигатель станка
Yuchai YC6J190-T303
Производительность винтового
компрессора
10 м3/мин
Давление компрессора на выходе
15 бар
Габаритные размеры (Д×Ш×В)
6500×2400×2600 мм
Общая масса
8000 кг
Скорость вращения гиратора
0-120 об/мин
Крутящий момент ротора
1400 Н·м
Тяговое усилие
25000 Н
Угол наклона буровой стрелы в
поперечной плоскости
вверх 54°, вниз 26°
Угол наклона аппарели в поперечной
плоскости
125°
Угол поворота аппарели в
продольной плоскости
вправо 47 °, влево 47°
Боковой горизонтальный угол
поворота аппарели
вправо -15°～97°
Угол поворота буровой стрелы в
продольной плоскости
вправо 53°, влево 15°
Угол выравнивания ходовой части
вверх 10°, вниз 9°
Расстояние выдвижения за один ход
3000 мм
Наращивание аппарели
900 мм
Тип пневмоударника
M3
Размеры буровой штанги
φ64×3000 мм
Способ пылеулавливания
Сухой способ (вихревой ламинарный,
гидравлический привод)
Особенности станка

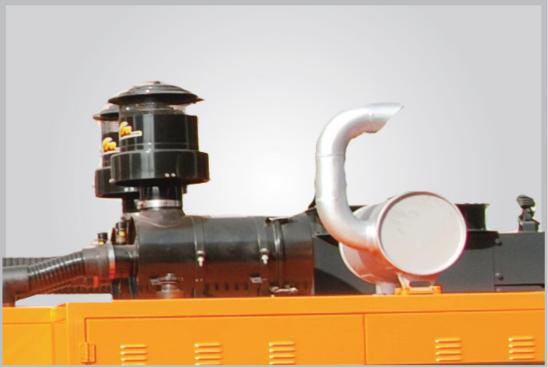

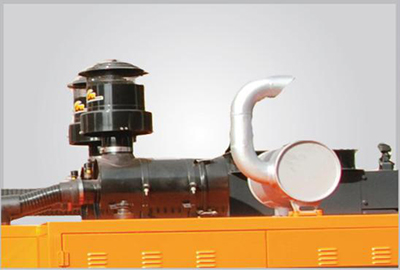

Воздушный фильтр

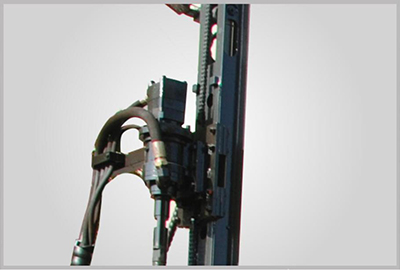

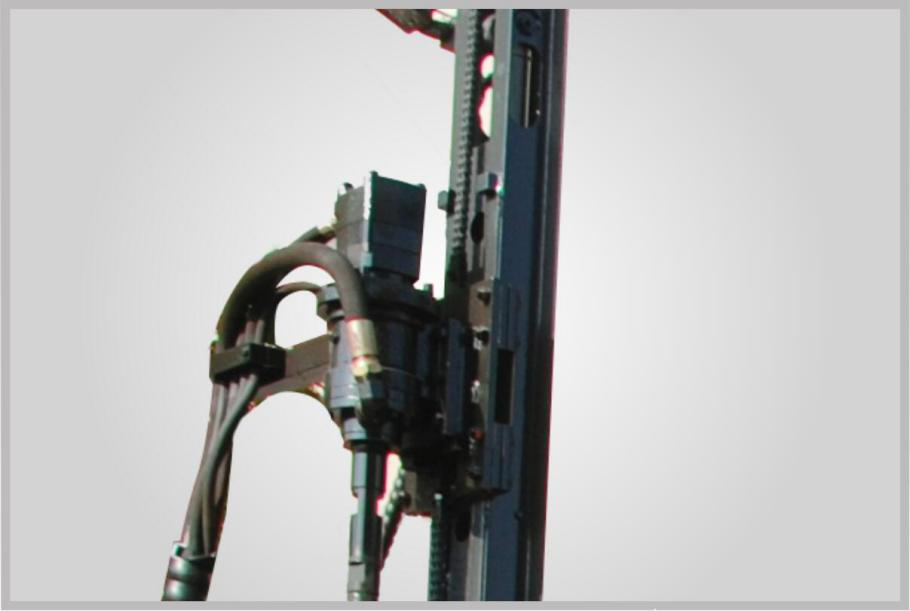

Гиратор с высоким крутящим моментом

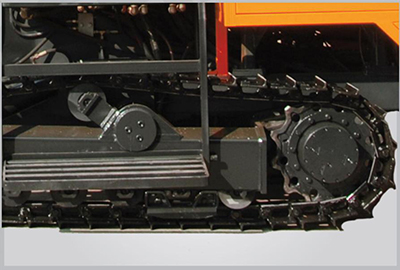

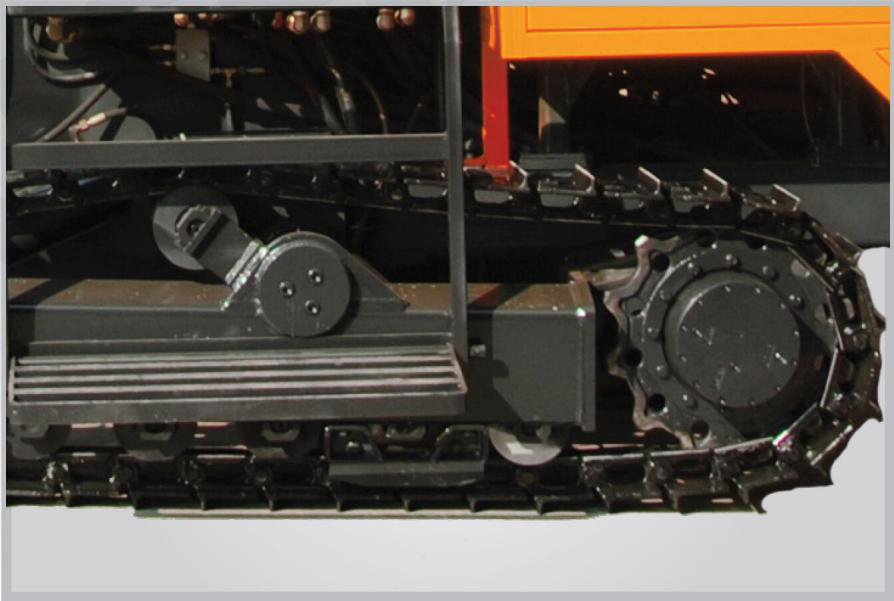

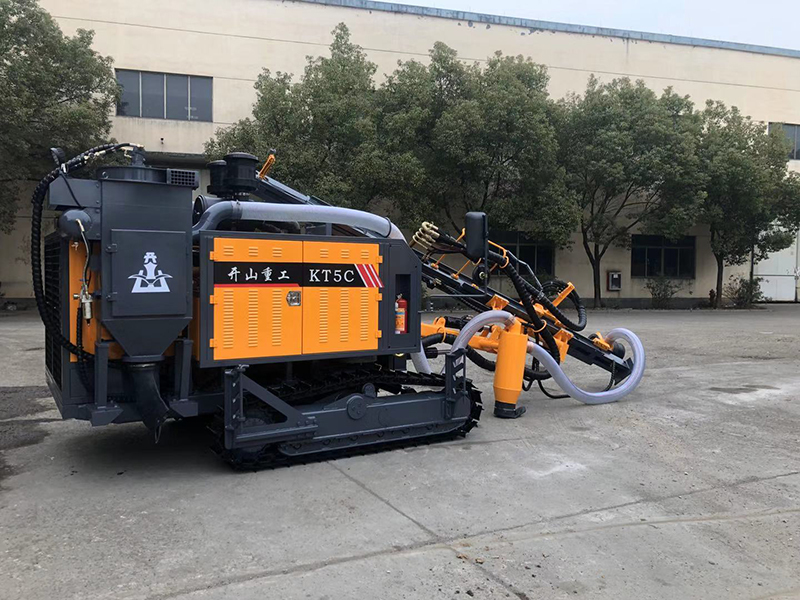

Гусеничная платформа, адаптирующаяся к любой поверхности
