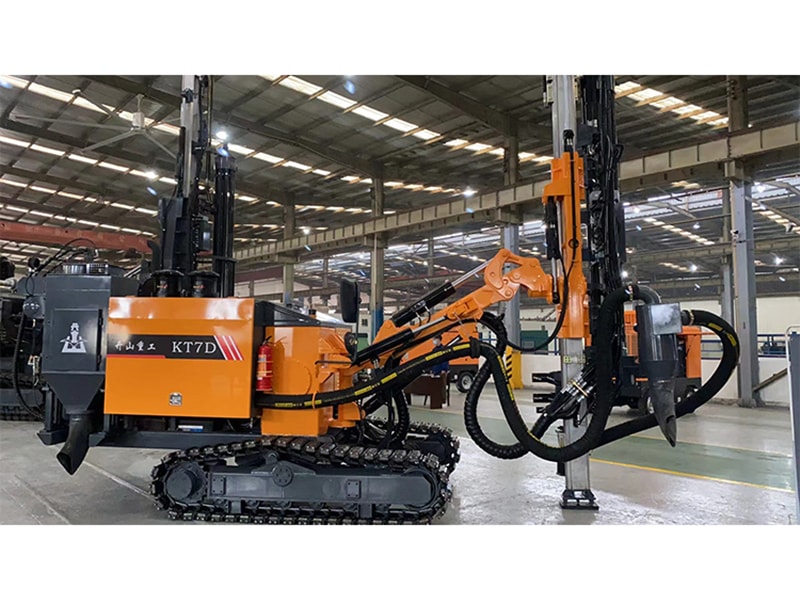

Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ

Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ
Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ
Отправить Запрос

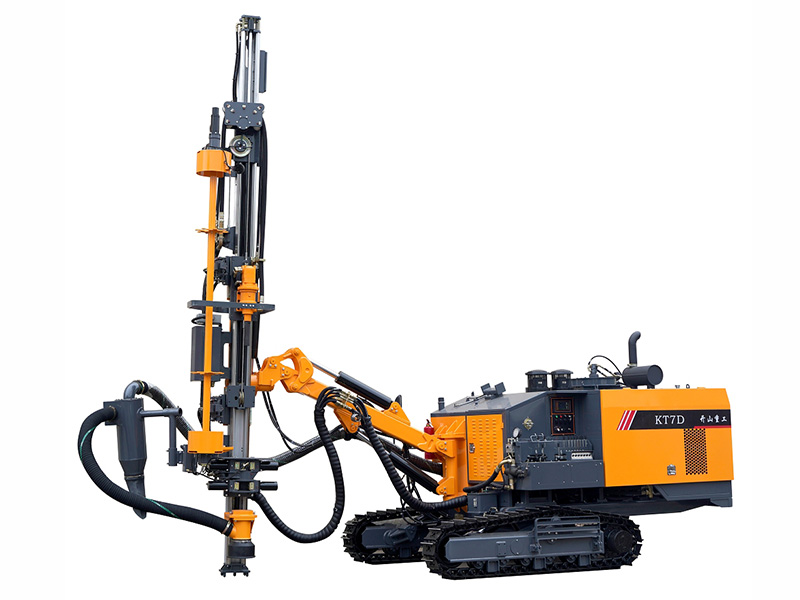

Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ создана для удовлетворения потребностей горнодобывающих операций в полевых условиях. Это высокоавтоматизированное оборудование с системой подачи буровых штанг, предназначенное для бурения скважин диаметром 90–135 мм и глубиной до 24 метров, обеспечивая надёжность и эффективность в сложных условиях эксплуатации.

Установка оснащена мощным двигателем Yuchai, двухступенчатым компрессором 15/18 и направляющей из крупносекционного алюминиевого сплава, обеспечивающего повышенную прочность. Оптимизированная гидравлическая система, объединённая с буровой системой и системой винтового воздушного сжатия в единый компактный блок, работающий от шестицилиндрового дизельного двигателя, способствует компактности конструкции и лёгкости перемещения.

Интегрированная высоконапорная установка обладает уникальным дизайном, обеспечивающим большой поток воздуха (15 м³/мин) и высокое давление (1,8 МПа). Это гарантирует стабильную и достаточную подачу воздуха для эффективной работы бурового молота.

Ключевые параметры

Диаметр бурения: Ø90–135 мм
Глубина бурения: 24 м
Двигатель: Yuchai YCA07240-T300 (176 кВт / 2200 об/мин)

Конфигурации
    1. Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ

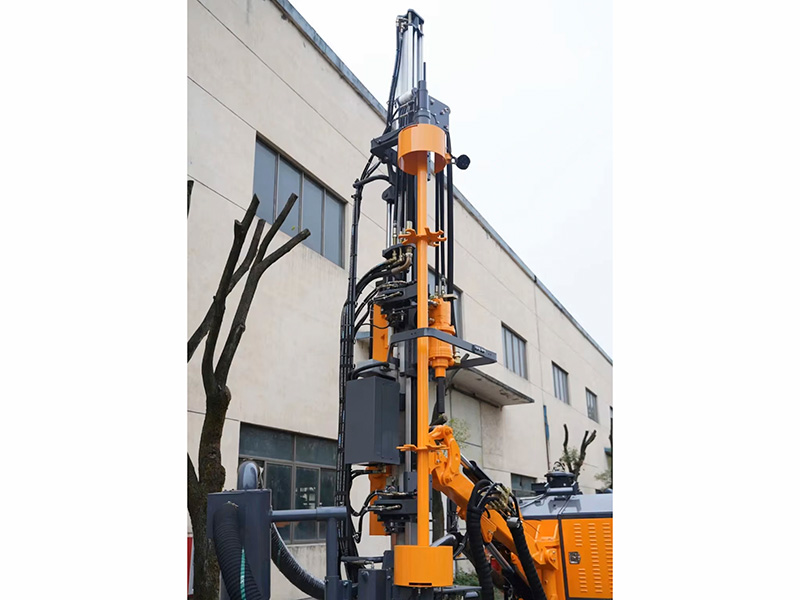

    2. Направляющая из крупносекционного алюминиевого сплава с полностью автоматизированной системой подачи штанг

      Направляющая из крупносекционного алюминиевого сплава обеспечивает высокую прочность и оснащена гибкой и удобной системой автоматической подачи и выгрузки буровых штанг.
      Магазин для штанг имеет ёмкость 7+1 штанга, что поддерживает бурение на глубину до 24 метров.

    1. Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ

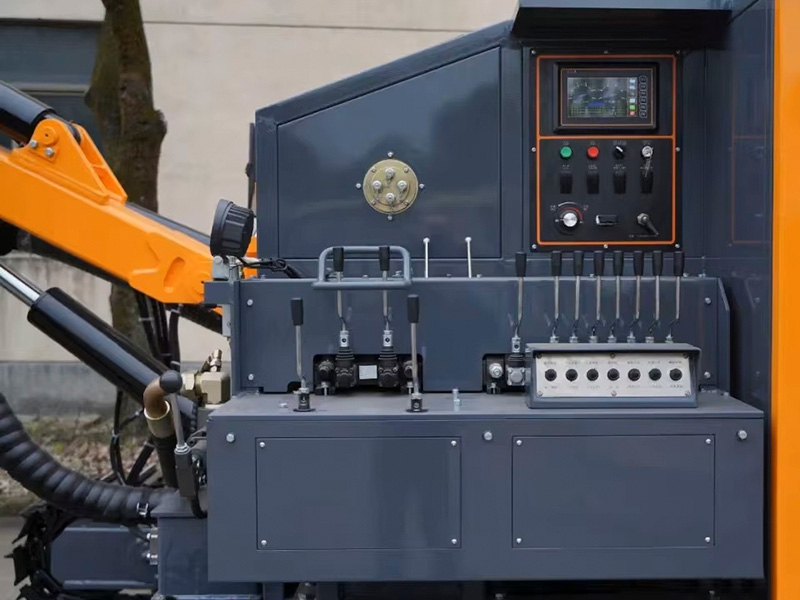

    2. Централизованная платформа управления

      Высокоцентрализованная консоль управления с простым и удобным интерфейсом позволяет интуитивно отслеживать состояние буровой установки. Все индикаторы действий чёткие, управление максимально упрощено.

    1. Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ

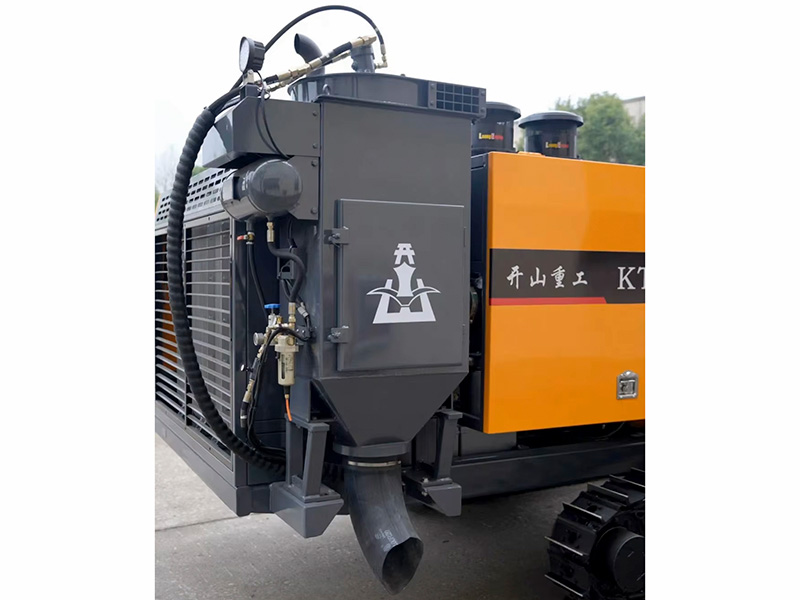

    2. Высокоэффективная система пылеудаления

      Установка оснащена сухой системой сбора пыли высокой эффективности, что обеспечивает комфортные условия работы.

    1. Буровая установка KT7D/KT7H с интегрированной DTH-системой для открытых работ

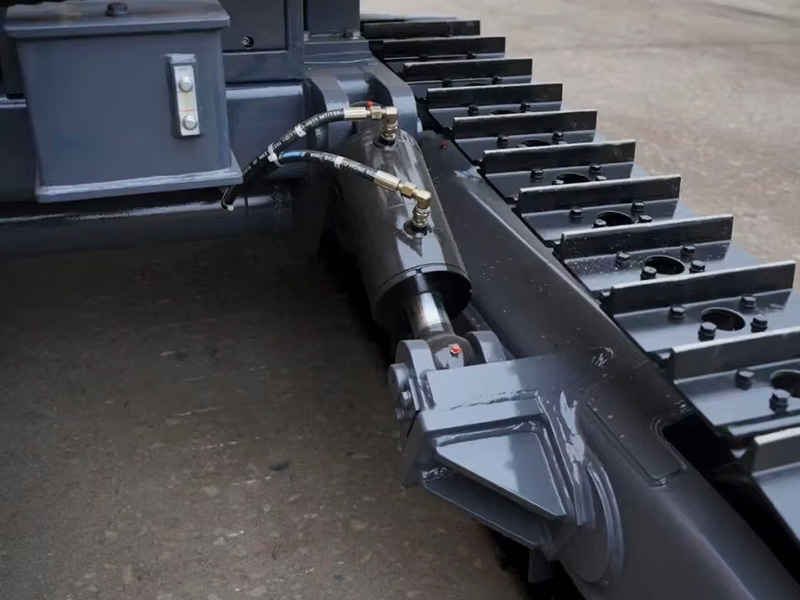

    2. Инженерные гусеницы с цилиндрами выравнивания

      Инженерные гусеницы оснащены гидравлическими цилиндрами для выравнивания рамы, обеспечивая отличную способность к подъёмам и работу на пересечённой местности.

Технические характеристики
Твёрдость бурения f=6-20
Диаметр бурения Ø90-135 мм
Экономическая глубина бурения 24 м
Скорость передвижения 0-4 км/ч
Проходимость по склону ≤25°
Клиренс 430 мм
Дизельный двигатель Yuchai YCA07240-T300 (176 кВт/2200 об/мин)
Винтовой компрессор Двухступенчатый 15 м³/мин/18 бар
Габариты 8000×2300×2700 мм
Вес 10000 кг
Скорость вращения 180 об/мин
Крутящий момент 1560 Н·м
Макс. усилие подачи 22 кН
Угол подъёма буровой стрелы Вниз 16°, вверх 48°
Угол наклона подающей балки 147°
Угол поворота подающей балки Влево 52°, вправо 53°
Угол поворота буровой стрелы Влево 50°, вправо 58°
Угол выравнивания ±10°
Длина подачи 3590 мм
Компенсационная длина подающей балки 900 мм
Буровой молот K3/K4
Буровая штанга Ø64×3 м
Ёмкость магазина буровых штанг 7+1 штанг
Обработка буровых штанг Автоматическая обработка
Пылеуловитель 8 фильтрующих элемента
