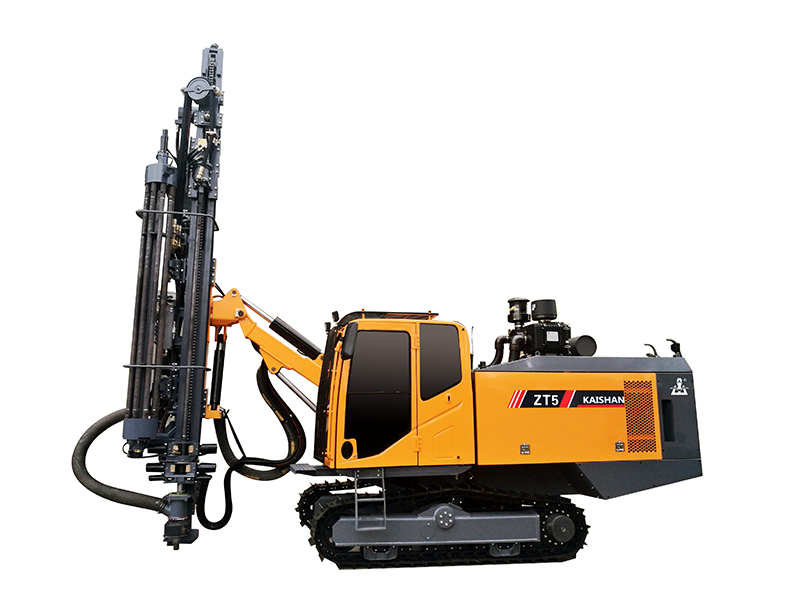

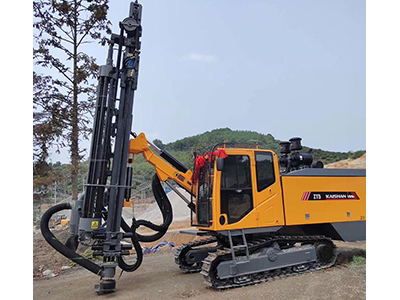

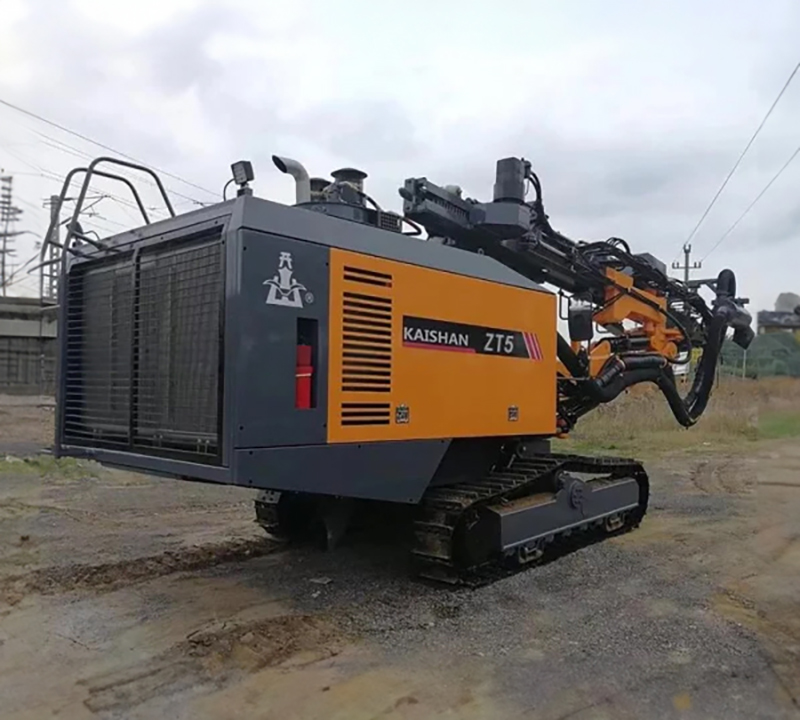

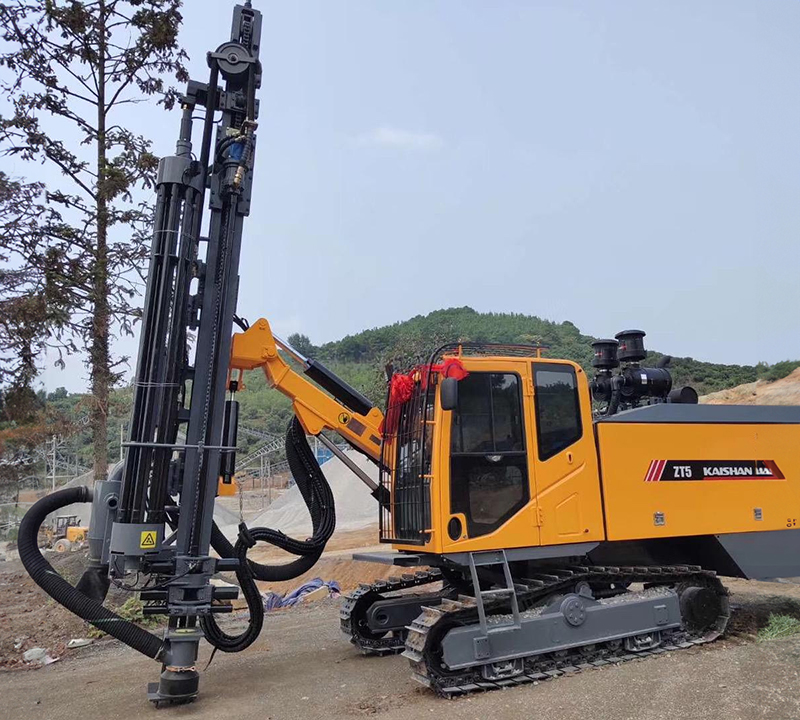

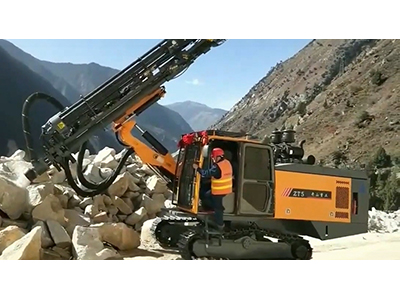

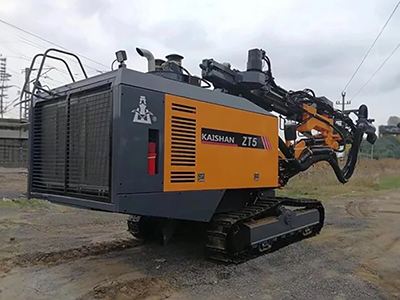

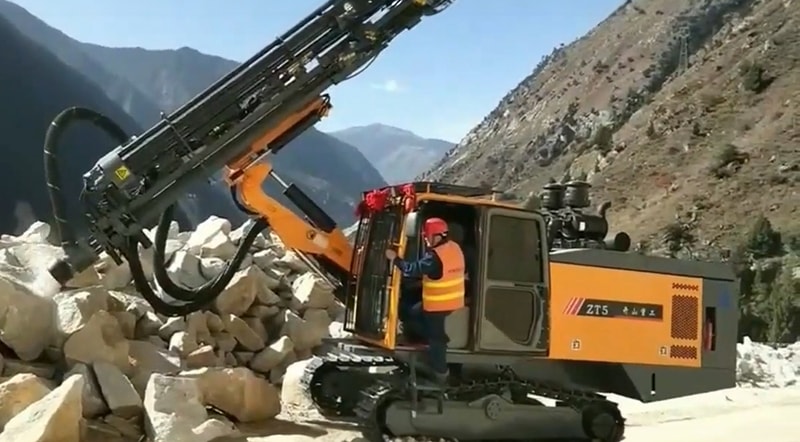

Буровой станок ZT5 для карьерных и открытых горных работ является одной из флагманских новых моделей буровых установок, разработанных нашей компанией Kaishan. Станок идеально подходит для погружного бурения на крупных карьерах и открытых горных разработок. Гидравлический буровой станок с погружным пневмоударником DTH оснащен интегрированным винтовым воздушным компрессором.
Технические характеристики
Габаритные размеры (Д×Ш×В)
8630*2100*2830мм
Общая масса
13000кг
Крепость породы
f=6-20
Диаметр бурения
90-105мм
Дорожный просвет
430мм
Угол
выравнивания ходовой части
±10°
Скорость
движения
0-3км/ч
Преодолеваемый подъем
25°
Тяговое усилие
120кН
Крутящий момент
1400 Н·м
Скорость вращения
0-120об/мин

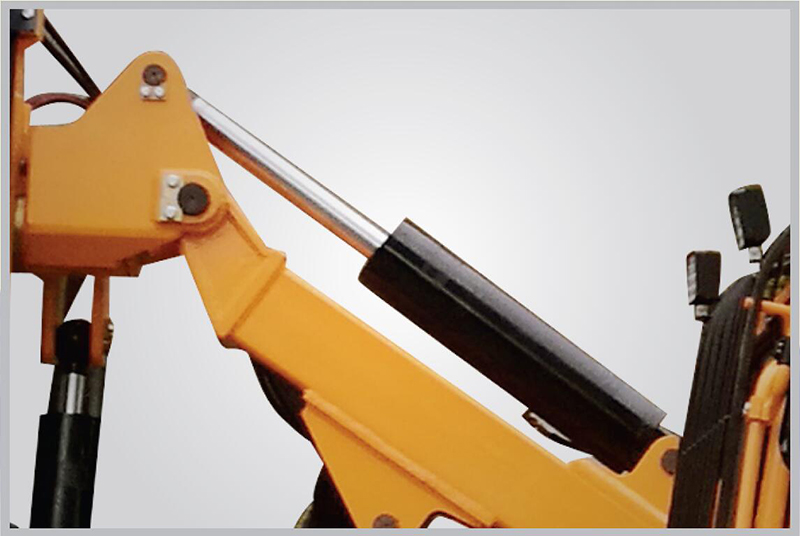

Угол наклона буровой стрелы в поперечной плоскости
вверх 47°, вниз 20°
Угол поворота буровой стрелы в продольной плоскости
влево 20°, вправо 50°
Угол поворота аппарели в продольной плоскости
влево 95°, вправо 95°
Угол наклона аппарели в поперечной плоскости
120°
Наращивание аппарели
1200мм
Расстояние выдвижения за один ход
3490мм
Максимальное
тяговое усилие
25кН
Приводная
система
двигатель +
роликовая цепь
Глубина
эффективного бурения
24м
Количество
буровых штанг
7+1
Размеры буровой
штанги
Φ64x3000мм
Тип пневмоударника
M3
Двигатель станка
WP6240E330/
WEICHAI WP6240E330
Количество
цилиндров
6
Номинальная
мощность
176кВт
Номинальная
скорость вращения
2200об/мин
Гидравлический
насос
4* шестерёночный
насос
Винтовой
воздушный компрессор
Zhejiang Kaishan
Производительность компрессора
10м3/мин
Давление компрессора на выходе
15бар
Система
управления движением
Гидравлическая
Система
управления бурением
Гидравлическая
Защита от
заклинивания
Автоматическая
электро-гидравлическая противозаклинивающая система
Напряжение
24В DCпостоянный ток
Безопасность
оператора
Система защиты против опрокидывания и от падения груза
(ROPS & FOPS)
Уровень шума
внутри кабины
ниже 85дБ(А)
Кресло
Регулируемое
положение
Система
кондиционирования
Стандартная
температура
Дополнительное
оборудование
Радио
Особенности станка
Стабильная гидравлическая система

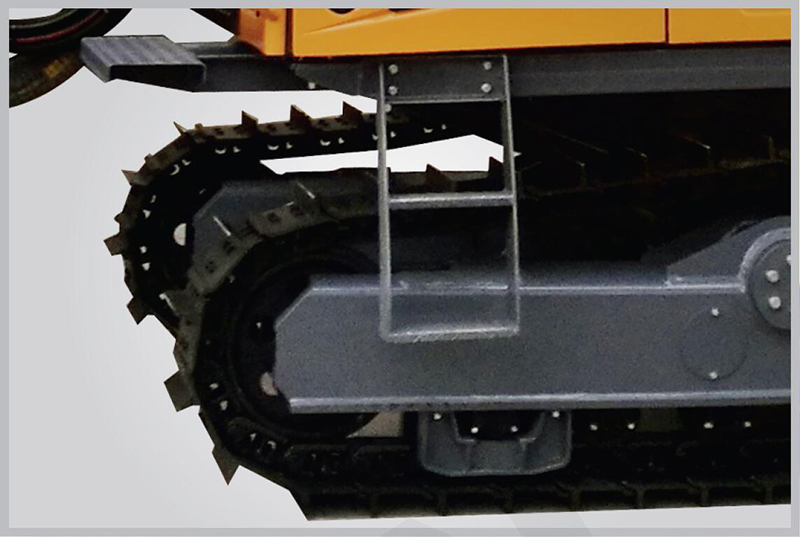

Гусеничная платформа, адаптирующаяся к любой поверхности
Механизм автоматической загрузки и выгрузки буровых штанг, противозаклинивающая система
