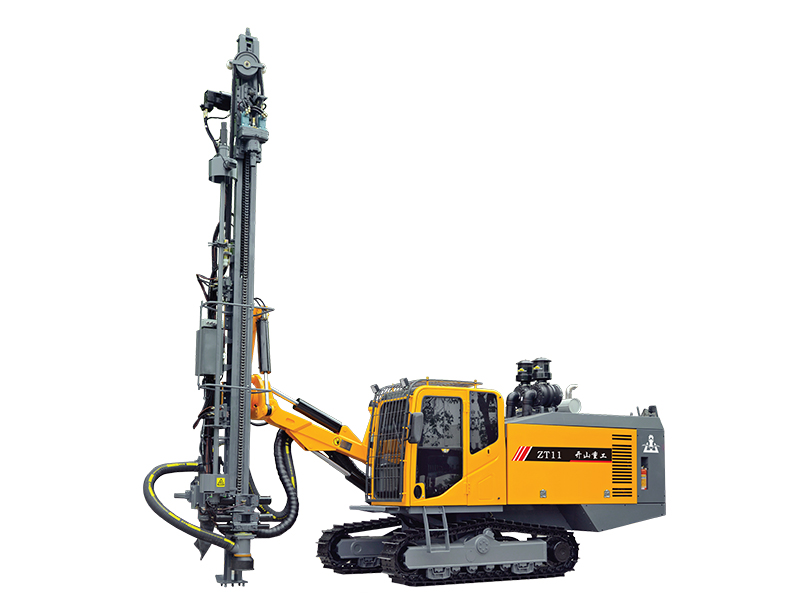

Интегрированная пневмоударная буровая установка для открытых работ ZT11/ZT12

Интегрированная пневмоударная буровая установка для открытых работ ZT11/ZT12
Отправить Запрос

Установка предназначена для вертикального, наклонного и горизонтального бурения взрывных скважин и контурного взрывания в крупных карьерах или при выемке скальных пород. Модель оснащается дизельным двигателем Yuchai или Cummins. Привод компрессора осуществляется напрямую от маховика, а гидротрансмиссии – через вал отбора мощности.

В базовую комплектацию входят автоматическая смена штанг, плавающее шарнирное соединение для защиты резьбы, система смазки става, защита от заклинивания инструмента, сухая система пылеудаления и кабина с кондиционером. Опционально доступны датчики угла наклона и глубины бурения.

Особенности станка
  • Особенности станка
  • Особенности станка
  • Особенности станка
  • Особенности станка
Технические характеристики
Модель ZT11 ZT12
Транспортные габариты (Д×Ш×В) 9900×2300×3200/3500 мм 10000×2480×3100 мм
Вес 15000 кг 16800 кг
Твердость бурения f=6-20 f=6-20
Диаметр бурения 90-130 мм 115-152 мм
Клиренс 355 мм 430 мм
Угол выравнивания ±10° ±10°
Скорость передвижения 0-3 км/ч 0-3 км/ч
Проходимость по склону 25° 25°
Тяговое усилие 120 кН 87 кН
Макс. крутящий момент 2500 Н·м 4000 Н·м
Скорость вращения 0-173 об/мин 0-130 об/мин

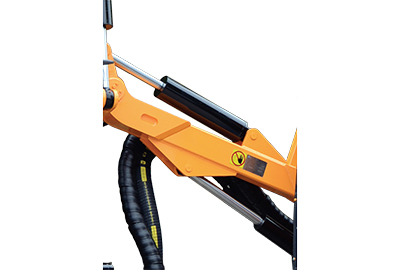

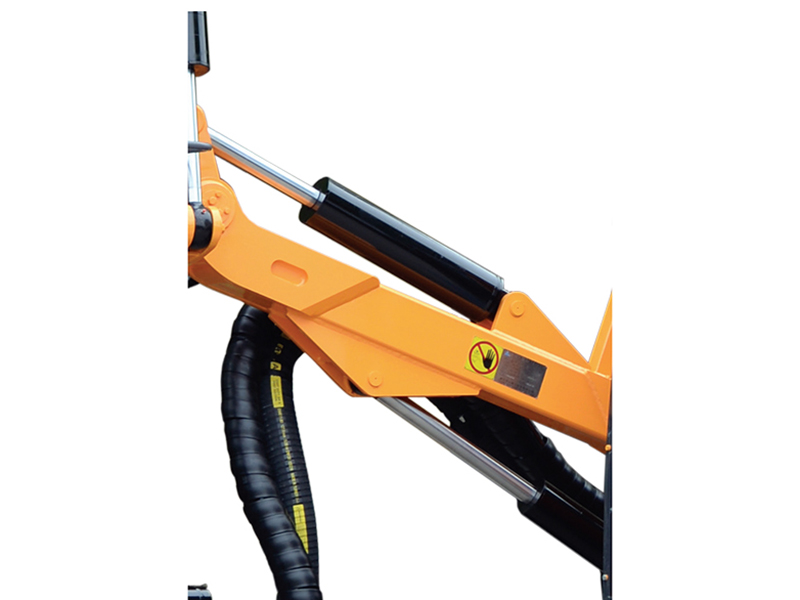

Угол поворота стрелы Влево 18°, вправо 46° Влево 17°, вправо 46°
Компенсационная длина 1500 мм 1500 мм
Ход вращателя 4510 мм 4510 мм
Макс. усилие подачи 37 кН 39 кН
Метод подачи Двигатель + роликовая цепь Двигатель + роликовая цепь
Экономическая глубина бурения 32 м 32 м
Количество штанг 7+1 6+1
Характеристики става Ø64/Ø76x4000 мм Ø76/Ø89x4000 мм
Двигатель Yuchai YCA08320-T300 Cummins QSL8.9-C360-30
Номинальная мощность 235 кВт 264 кВт
Номинальная скорость 2200 об/мин 2100 об/мин
Винтовой компрессор Двухступенчатый, 18 м³/мин / 22 бар Двухступенчатый, 20 м³/мин / 22 бар
Управление движением Гидравлическое пилотное Гидравлическое пилотное
Управление бурением Гидравлическое пилотное Гидравлическое пилотное
Защита от заклинивания Электрогидравлическая Электрогидравлическая
Напряжение 24 В (пост. ток) 24 В (пост. ток)

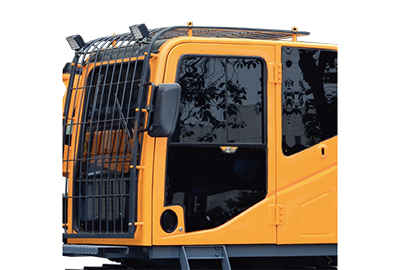

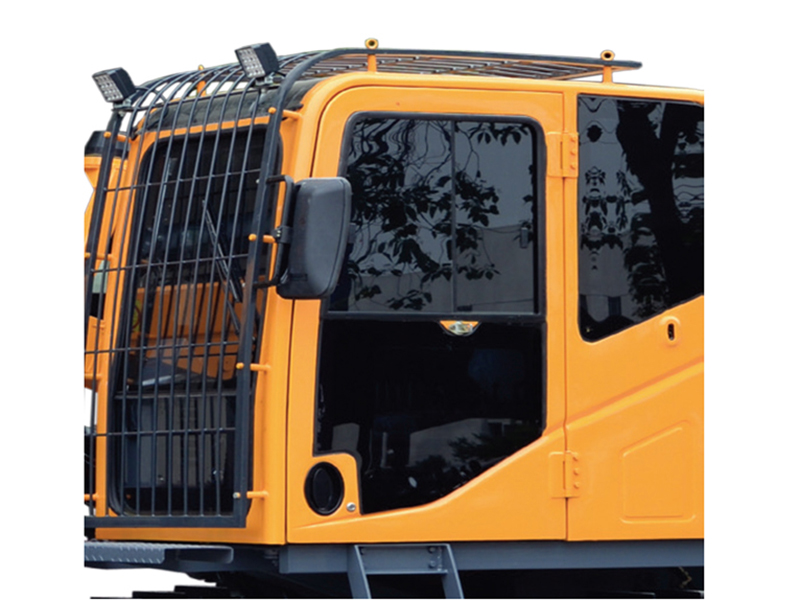

Безопасность кабины Соответствие ROPS и FOPS Соответствие ROPS и FOPS
Сиденье Регулируемое Стандартное
Мультимедиа Радио Радио
