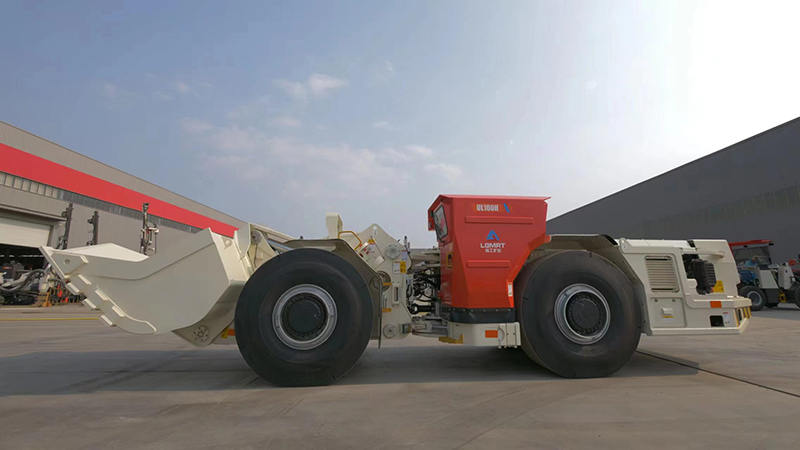

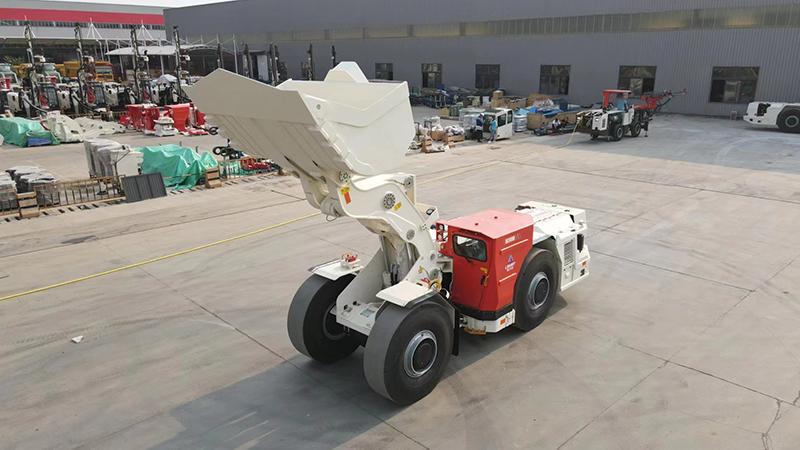

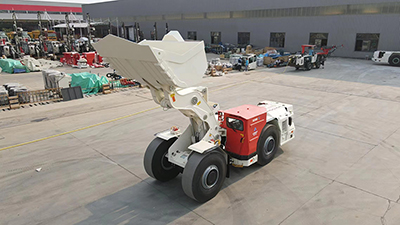

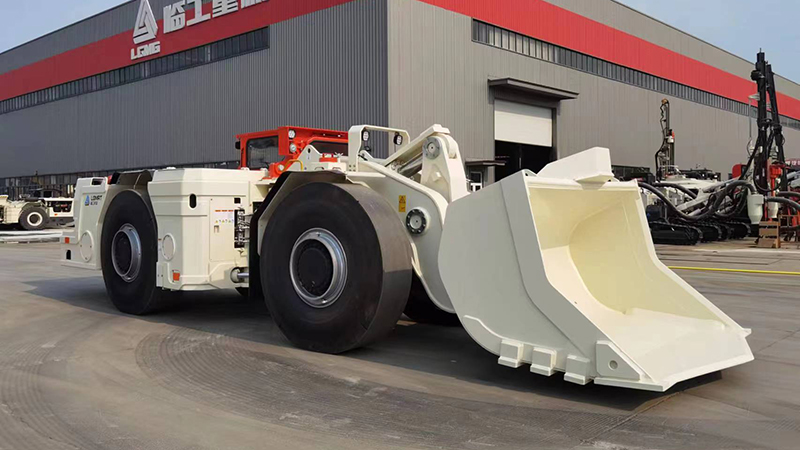

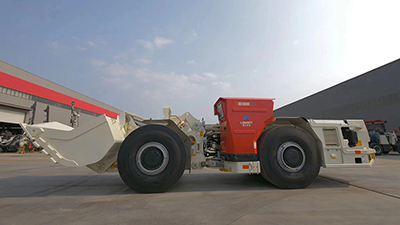

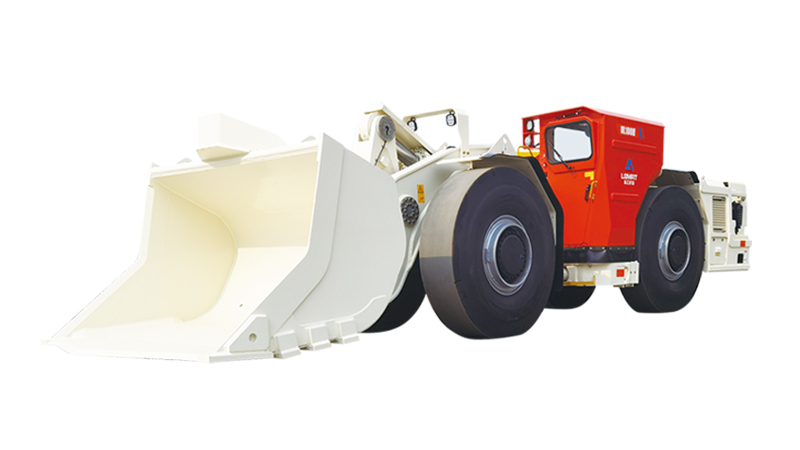

Подземный погрузчик TK100H с дизельным двигателем является идеальным выбором для горных работ. Подземный погрузчик может похвастаться впечатляющей номинальной грузоподъемностью 10 тонн. Его выдающиеся особенности включают компактную конструкцию, высокую мощность ковша, надежность и долговечность, что особенно хорошо подходит для суровых условий подземных горных работ.
Общие сведенияМодель | TK100H |
Номинальная нагрузка (кг) | 10000 |
Д*Ш*В (мм) | 9700*2550*2350 |
Макс. усилие лопаты (кН) | 225 |
Макс. сила тяги (кН) | 235 |

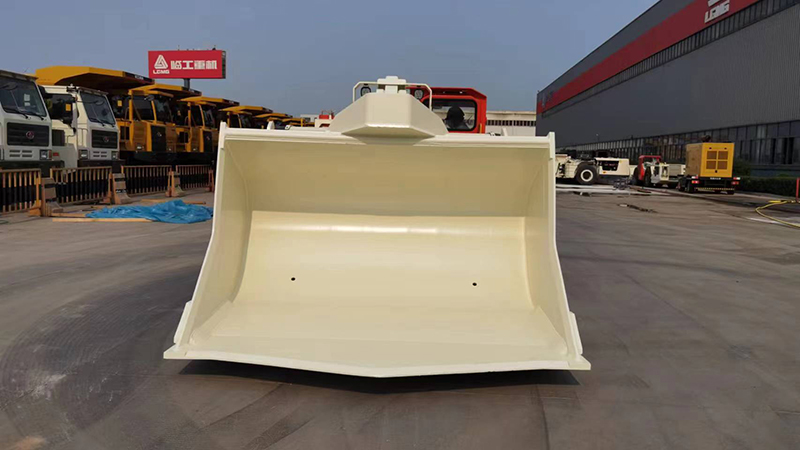

Стандартный объем ковша (м³) | 4.5 |
Скорость вперед и назад | |
1-я передача (км/ч) | 4.5 |
2-я передача (км/ч) | 10 |
3-я передача (км/ч) | 20 |
4-я передача (км/ч) | 25 |
Время гидравлического цикла | |
Время подъема руки (с) | 6.5 |
Время опускания руки (с) | 5.0 |
Время опрокидывания (с) | 3.2 |
Снаряжённая масса | |
Общий вес (кг) | 30100 |
Нагрузка на переднюю ось (кг) | 13450 |
Нагрузка на заднюю ось (кг) | 16650 |
Дизельный двигатель | |
Модель (Volvo) | TAD1150VE |
Номинальная выходная мощность (кВт) | 235 |
Количество цилиндров | 6 |
Рабочий объем (л) | 10.84 |
Метод охлаждения | Водяное охлаждение |
Воздушный фильтр | Donaldson |
Стандарт выбросов | Tier 3 |
Средний расход топлива (L/H) | 23.5 |
Объем топливного бака (л) | 380 |
Преобразователь крутящего момента | |
Модель | DANA C5000 |
Коробка передач | |
Модель | DANA R36000 |
Ведущая ось | |
Передняя ось | DANA 20D |
Задняя ось | DANA 20D |
Шины | |
Модель/размер | 18.00 R25 |
Гидравлическая система | |
Гидравлический насос | Rexroth |
Регулирующий клапан | Parker |
Рулевой цилиндр | LGMRT |
Фильтр (мк/м) | 10 |
Подъемный цилиндр | LGMRT |
Самосвальный цилиндр | LGMRT |
Система торможения | |
Аккумулятор | Aurel |
Тормозной элемент | MICO |
Тормоз | Обычно закрытого мокрого типа |
Электрическая система | |
Генератор | 24В, 55A |
Батарея | 120 Ач |
Пусковой двигатель | 24В, 5.5кВт |
Освещение | LED 8-35Вт |
Компоненты электронного управления | Schneider |
Радиус поворота | |
Макс. угол поворота рулевого колеса (°) | ±42.5 |
Макс. внутренний радиус зазора (мм) | 2700 |
Мин. внешний радиус зазора (мм) | 7100 |
Система смазки | |
Метод смазки | Ручной, централизованный |
Устройства безопасности | |
Крыша безопасности | ROPS & FOPS |
Ручной огнетушитель | |
Ремень безопасности | |
Главный выключатель | Кнопка блокировки/тормоза/кнопка аварийной остановки |
Оповещение о реверсе | |
Опциональные устройства | |
Ковш | 4.0м³/5.0 м³ |
Беспроводной пульт дистанционного управления | |
Автоматическая система пожаротушения | |
Обратное видео | |
Автоматическая централизованная смазка | |
Износостойкие сменные зубья ковша | |
Бескамерные шины | |
Система взвешивания скрепера | |
Система стабилизации скребковой стрелы |
