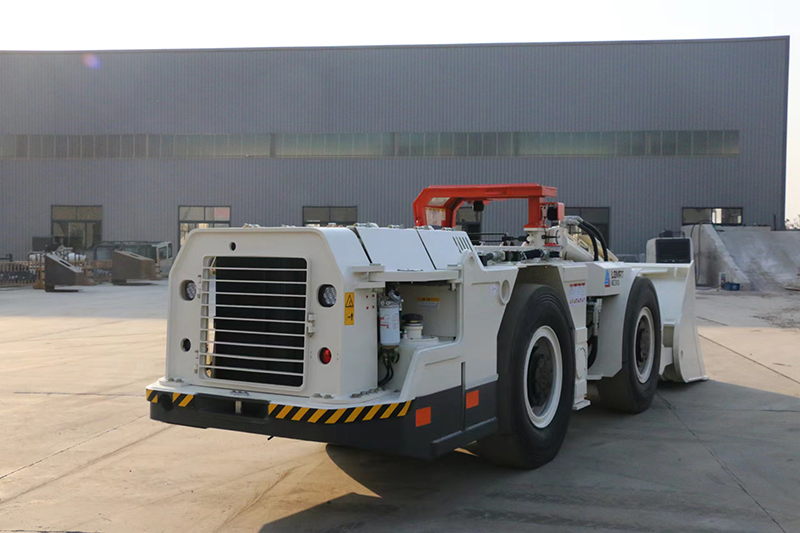

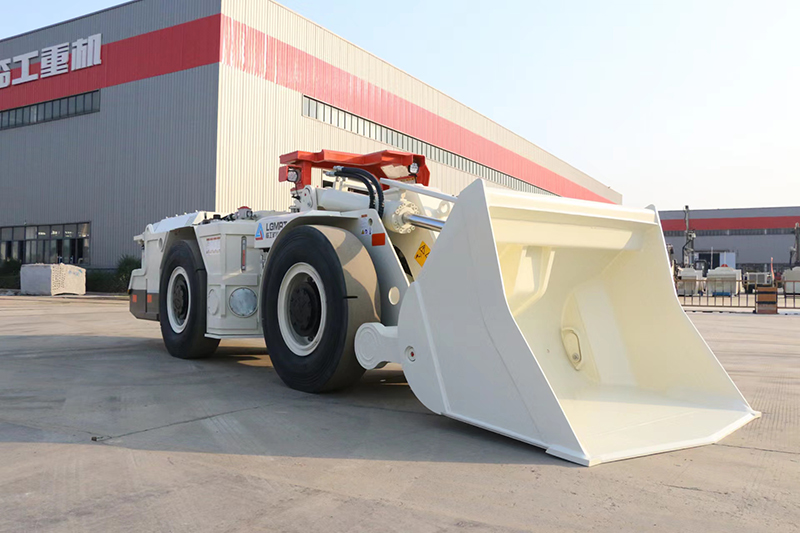

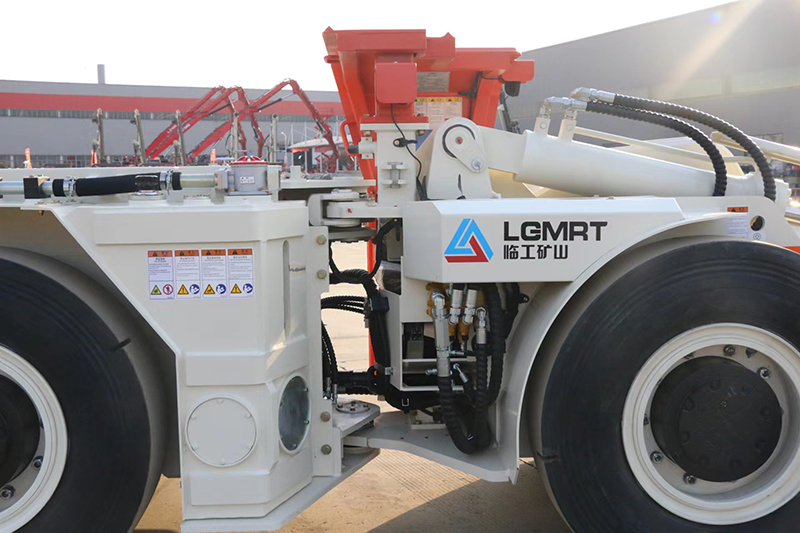

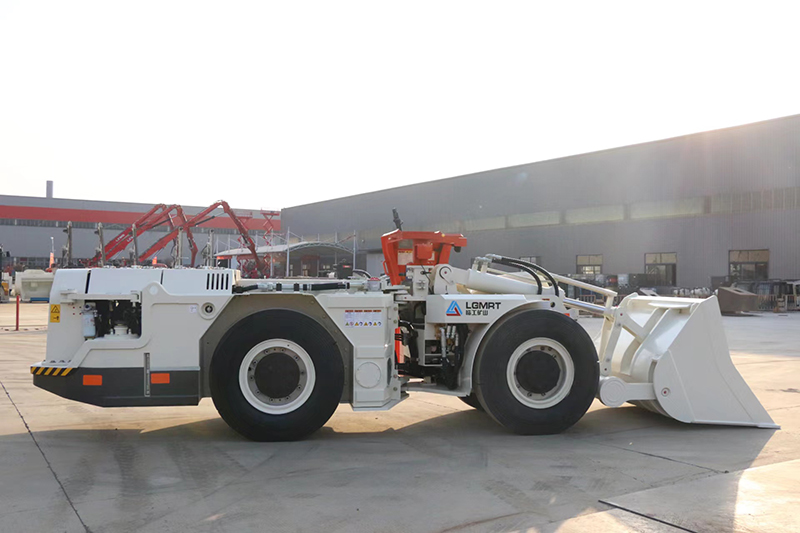

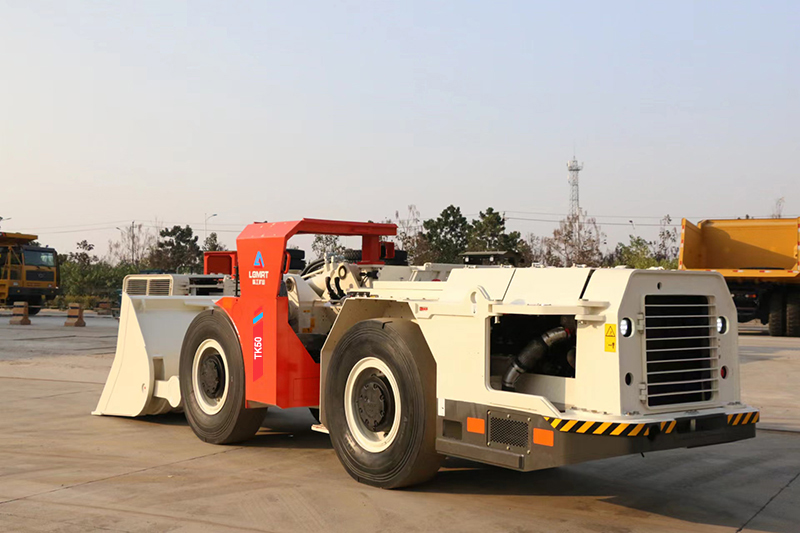

Подземный погрузчик с дизельным двигателем TK50
Подземный погрузчик с дизельным двигателем серии TK50 — идеальный выбор для подземных погрузочно-разгрузочных работ. Подземный погрузчик отличается компактной и простой конструкцией, обеспечивающей максимальную эффективность и надежность даже в самых суровых подземных условиях. Этот подземный погрузчик с габаритами 3х3 м идеально подходит для добычи металлов.
Общие сведения- Высокая производительность
Подземный погрузчик с дизельным двигателем оснащен системой питания, основанной на технологии Sandvik, обеспечивает высокую производительность. Подземный погрузчик обеспечивает большее усилие отрыва, повышенную эффективность использования топлива, повышенную общую эффективность и низкую стоимость за тонну. - Безопасность и надежность
Погрузчик оснащен защитным навесом, сертифицированным по стандартам FOPS и ROPS. - Удобная работа
Погрузчик спроектирован для комфортной работы с пилотным управлением и электронным управлением переключением передач. Эти функции способствуют комфортному вождению и помогают снизить утомляемость оператора. - Простота обслуживания
Техническое обслуживание упрощается за счет внешнего отверстия для слива моторного масла, что обеспечивает удобный доступ для замены масла. Погрузчик может быть оснащен системой питания и трансмиссии китайского производства, что снижает затраты на техническое обслуживание и замену.
| Модель | TK50D | TK50H |
| Номинальная нагрузка (кг) | 5000 | 5000 |
| Д*Ш*В (мм) | 7020*2550*2350 | 7135*1790*2010 |
| Максимальное усилие машины (кН) | 103 | 60 |
| Максимальная тяга (кН) | 126 | 102 |
| Опрокидывающая нагрузка | 100 кН | 9000 кг |
| Стандартный объем ковша (м3) | 2.5 | 2.5 |
| Скорость движения вперед и назад | ||
| 1-я передача (км/ч) | 5.2 | 4.4 |
| 2-я передача (км/ч) | 8.8 | 10.7 |
| 3-я передача (км/ч) | 18.5 | 19.4 |
| 4-я передача (км/ч) | 22.8 | |
| Масса без нагрузки | ||
| Вес брутто (кг) | 14000 | 13400 |
| Нагрузка на переднюю ось (кг) | 6000 | 5900 |
| Нагрузка на заднюю ось (кг) | 8000 | 7500 |
| Время гидравлического цикла | ||
| Время подъема (с) | 5 | 5 |
| Время опускания (с) | 4 | 3.5 |
| Время опрокидывания (с) | 3 | 4.5 |
| Дизельный двигатель | ||
| Модель | Cummins QSB4.5 | Deutz TCD2013 L04 2V |
| Номинальная выходная мощность (кВт) | 97 | 105 |
| Количество цилиндров | 4 | 4 |
| Рабочий объем (л) | 4.5 | 4.76 |
| Метод охлаждения | Водяное охлаждение | Водяное охлаждение |
| Воздушный фильтр | Сухой разряд | Сухой разряд |
| Стандарты выбросов | Tier 3 | Tier 3 |
| Объем топливного бака (л) | 200 | 200 |
| Радиус поворота | ||
| Максимальный угол поворота (°) | ±38 | ±38 |
| Минимальный внутренний радиус зазора (мм) | 3050 | 2845 |
| Минимальный внешний радиус зазора (мм) | 5300 | 5140 |
| Система смазки | ||
| Метод смазки | Ручной, централизованный | Ручной, централизованный |
| Преобразователь крутящего момента | ||
| Модель | LGMRT | DANA C273 |
| Ведущая ось | ||
| Передняя ось | Meitong CY2F | LGMRT 1910000AF |
| Задняя ось | Meitong CY2F | LGMRT 1910000AF |
| Коробка передач | ||
| Модель | LGMRT | DANA R32000 |
| Шины | ||
| Модель | 12.00-24 | 12.00-24 |
| Гидравлическая система | ||
| Гидравлический насос | LGMRT | PERMCO |
| Регулирующий клапан | LGMRT | Parker |
| Рулевой цилиндр | LGMRT | |
| Фильтр (мкм) | 10 | 10 |
| Подъемный цилиндр | LGMRT | |
| Самосвальный цилиндр | LGMRT | |
| Система торможения | ||
| Аккумулятор | Aurel | Olaer |
| Тормозной элемент | SAFIM | SAFIM |
| Тормоз | Обычно закрытого мокрого типа | SAFIM |
| Электрическая система | ||
| Генератор | 24В, 55A | 24В, 55A |
| Пусковой двигатель | 24В, 6кВт | 24В, 4 кВт |
| Освещение | LED 4-35 Вт | 4 × 70 Вт |
| Компоненты электронного управления | Schneider | |
| Устройства безопасности | Защитная крыша (ROPS & FOPS) | Защитная крыша (ROPS & FOPS) |
| Ручной огнетушитель | Ручной огнетушитель, 4кг | |
| Ремень безопасности | Ремень безопасности | |
| Блокировка главного выключателя/кнопка тормоза/кнопка аварийной остановки | Блокировка главного выключателя | |
| Оповещение о реверсе | Оповещение о реверсе | |
| Опциональные устройства | Ковш 2,0 м³, 1,7 м³ | Износостойкие сменные зубья ковша |
| Беспроводной пульт дистанционного управления | Ковш 2,0 м³, 1,7 м³ | |
| Очиститель выхлопных газов (DOC+DPF) | Беспроводной пульт дистанционного управления | |
| Автоматическая система пожаротушения | Очиститель выхлопных газов (DOC+DPF) | |
| Обратное изображение | Обратное изображение | |
| Автоматическая централизованная смазка | Автоматическая централизованная смазка | |
