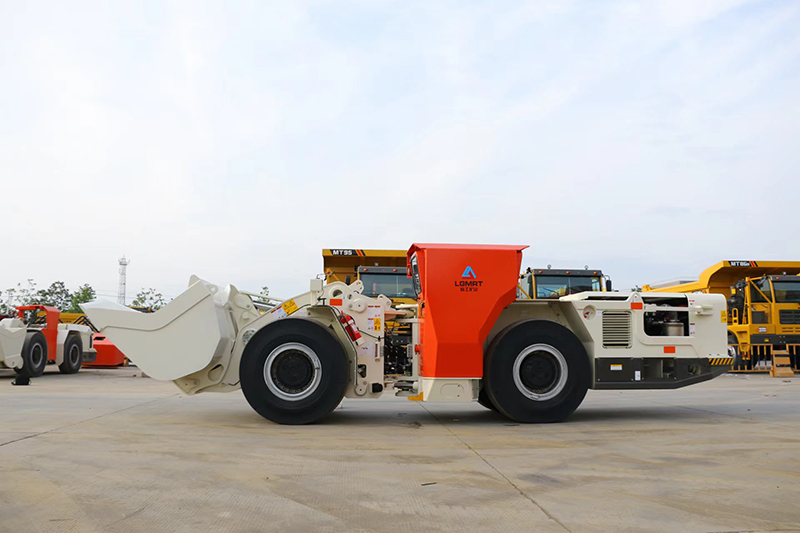

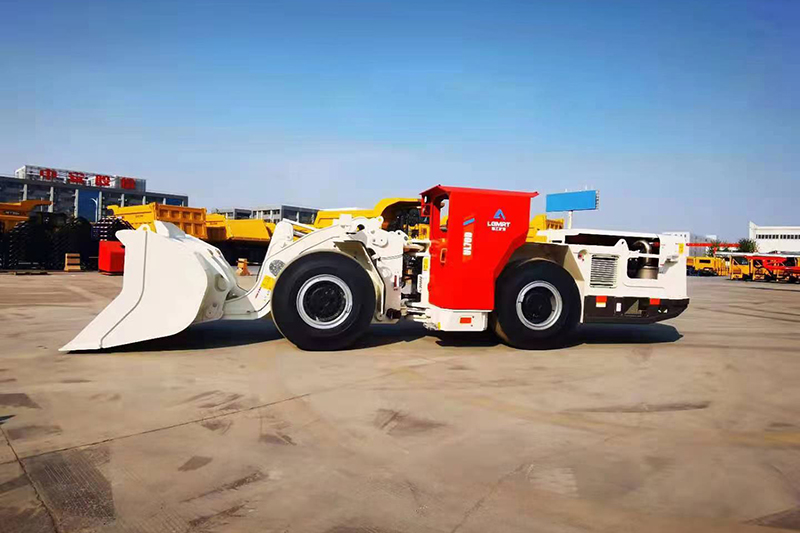

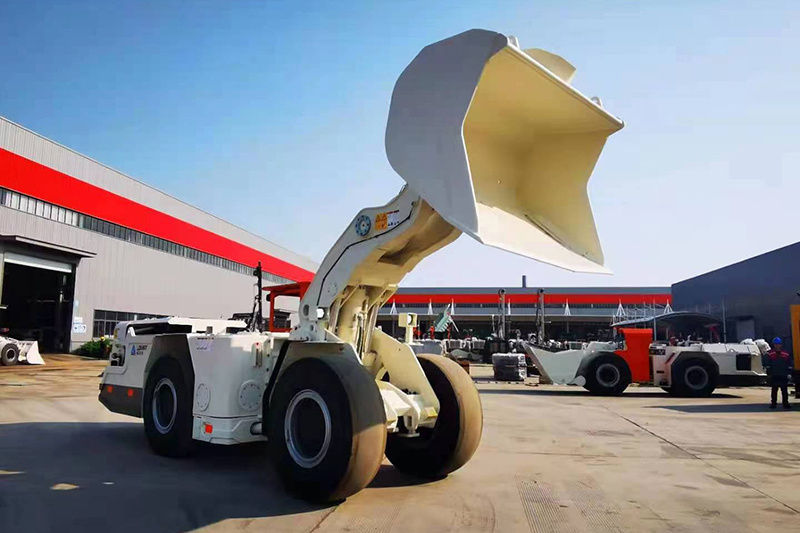

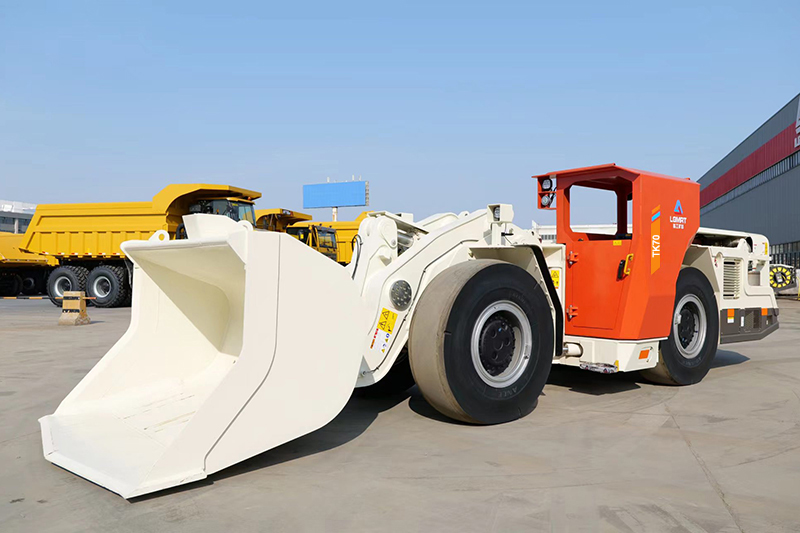

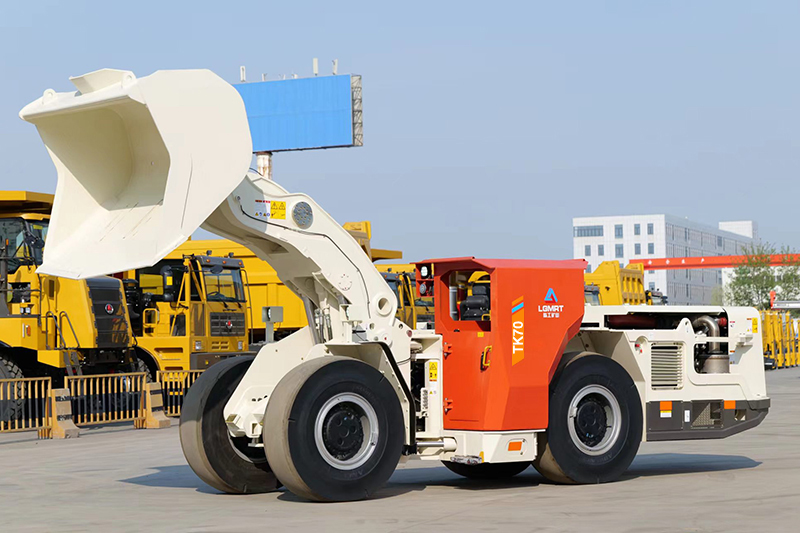

Подземный дизельный погрузчик с дизельным двигателем TK70
Серия дизельных подземных погрузчиков TK70 разработана для повышения эффективности и надежности погрузки и транспортировки руды и горных пород. Погрузчик имеет небольшие размеры, прост в эксплуатации и обслуживании, имеет максимальную грузоподъемность семь тонн для скреперных операций и возможность транспортировки до 25 тонн для подземных самосвалов с шарнирно-сочлененной рамой. Его размер подходит для туннелей размером 3,4 м x 3,4 м или выше. Его прочная конструкция делает его идеальным для тяжелых подземных условий работы.
Общие сведения- Безопасность
Сертифицированный защитный навес/кабина соответствуют стандартам FOPS и ROPS для максимальной защиты. Используется тормозная система с пружинным тормозом и гидравлическим растормаживанием (POSI-STOP) для обеспечения надежного безопасного торможения. - Надежность
Используются известные и надежные гидравлические компоненты, такие как гидравлические насосы PERMCO, гидравлические шланги EATON и клапаны REXROTH.
Оснащен компонентами трансмиссии DANA для повышения надежности.
Эргономичное расположение рулевых и рабочих рукояток для повышения комфорта и контроля оператора. - Оптимизированное обслуживание
Имеет централизованную систему смазки для удобного обслуживания.
Включает в себя централизованную систему обнаружения давления для облегчения задач мониторинга и технического обслуживания.
| Модель | TK70D | TK70H |
| Номинальная нагрузка (кг) | 7000 | 7000 |
| Д*Ш*В (мм) | 8800*2250*2350 | 8800*2200*2270 |
| Максимальное усилие машины (кН) | 117 | 117 |
| Максимальная тяга (кН) | 180 | 170 |
| Стандартный объем ковша (м3) | 3.5 | 3.5 |
| Скорость движения вперед и назад | ||
| 1-я передача (км/ч) | 4.4 | 4.4 |
| 2-я передача (км/ч) | 8.7 | 8.7 |
| 3-я передача (км/ч) | 16.6 | 16.6 |
| 4-я передача (км/ч) | 23.7 | 24.5 |
| Масса без нагрузки | ||
| Вес брутто (кг) | 22000 | 22000 |
| Нагрузка на переднюю ось (кг) | 8800 | 8800 |
| Нагрузка на заднюю ось (кг) | 13200 | 13200 |
| Время гидравлического цикла | ||
| Время подъема (с) | 6.5 | 6.5 |
| Время опускания (с) | 5.1 | 5.1 |
| Время опрокидывания (с) | 2.6 | 2.6 |
| Дизельный двигатель | ||
| Модель | Cummins QSC8.3 | Volvo TAD850 |
| Номинальная выходная мощность (кВт) | 179 | 160 |
| Количество цилиндров | 6 | 6 |
| Рабочий объем (л) | 8.3 | 7.7 |
| Метод охлаждения | Водяное охлаждение | Водяное охлаждение |
| Воздушный фильтр | Donaldson | Donaldson |
| Стандарт выбросов | Tier 3 | Tier 3 |
| Средний расход топлива (L/H） | 19 | 19 |
| Объем топливного бака (л) | 350 | 350 |
| Радиус поворота | ||
| Максимальный угол поворота (°) | ±42.5 | ±42.5 |
| Минимальный внутренний радиус зазора (мм) | 2730 | 2730 |
| Минимальный внешний радиус зазора (мм) | 6000 | 6200 |
| Система смазки | ||
| Метод смазки | Ручной, централизованный | Ручной, централизованный |
| Преобразователь крутящего момента | ||
| Модель | LGMRT | DANA C273 |
| Ведущая ось | ||
| Передняя ось | LGMRT | DANA 16D |
| Задняя ось | LGMRT | DANA 16D |
| Коробка передач | ||
| Модель | DANA R32000 | DANA R32000 |
| Шины | ||
| Модель | 17.5 R25 | 17.5 R25 |
| Гидравлическая система | ||
| Гидравлический насос | Pomke | Pomke |
| Регулирующий клапан | Rexroth | Rexroth |
| Рулевой цилиндр | LGMRT | LGMRT |
| Фильтр (мкм) | 10 | 10 |
| Подъемный цилиндр | LGMRT | LGMRT |
| Самосвальный цилиндр | LGMRT | LGMRT |
| Система торможения | ||
| Аккумулятор | Aurel | Olaer |
| Тормозной элемент | SAFIM | MICO |
| Тормоз | Обычно закрытого мокрого типа | Обычно закрытого мокрого типа |
| Электрическая система | ||
| Генератор | 24В,70A | 24В,70A |
| Батарея | 120 Ач | 120 Ач |
| Пусковой двигатель | 24В, 5.5кВт | 24В, 5.5 кВт |
| Освещение | LED 5-35Вт | LED 5-35Вт |
| Компоненты электронного управления | Schneider | Schneider |
| Устройства безопасности | Защитная крыша (ROPS & FOPS) | Защитная крыша (ROPS & FOPS) |
| Ручной огнетушитель | Ручной огнетушитель, 4кг | |
| Ремень безопасности | Ремень безопасности | |
| Блокировка главного выключателя/кнопка тормоза/кнопка аварийной остановки | Блокировка главного выключателя | |
| Оповещение о реверсе | Оповещение о реверсе | |
| Опциональные устройства | Ковш 3,0 м³, 3,7 м³ | Ковш 3,0 м³, 3,7 м³ |
| Беспроводной пульт дистанционного управления | Беспроводной пульт дистанционного управления | |
| Автоматическая система пожаротушения | Автоматическая система пожаротушения | |
| Обратное видео | Обратное видео | |
| Автоматическая централизованная смазка | Автоматическая централизованная смазка | |
| Ведущая ось DANA 16D2149 | Бескамерные шины | |
| Бескамерные шины | Система взвешивания скрепера | |
| Беспроводной пульт дистанционного управления | Система стабилизации скребковой стрелы | |
| Очиститель выхлопных газов (DOC+DPF) | Benz OM906LA 150кВт | |
