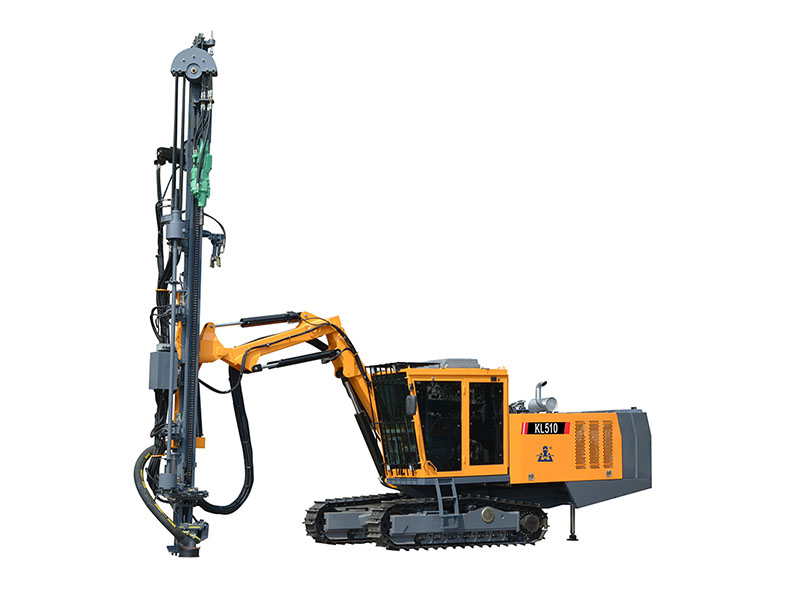

Гидравлическая буровая установка с верхним ударником KL510 предназначена для разработки карьеров и добычи полезных ископаемых. Она оснащена стандартной буровой штангой диаметром 45/38 мм. Станок способен осуществлять вертикальное, наклонное и горизонтальное бурение взрывных скважин диаметром от 64 до 115 миллиметров. Отличительной особенностью установки является ее универсальность, она имеет широкий спектр применения, включая земляные работы, резку, прокладку трубопроводов, бурение шурфов под опоры и бурение на открытых горных разработках.

Особенности
Буровая установка KL510 оснащена гидравлическим перфоратором мощностью 24 кВт европейского производства. Благодаря мощному вращающему моменту, силе удара, функции промывки скважины и продвинутой системе управления, установка способна осуществлять эффективное бурение самых сложных горных пород.

Буровая установка оснащена эффективным и экономичным винтовым воздушным компрессором.

Технические характеристики
Габаритные размера и общая масса установки
Габаритные размеры станка при транспортировке (Д×Ш×В) 10500*2450*3200мм
Общая масса 16500кг
Буровая стрела и шасси
Дорожный просвет 430мм
Угол выравнивания ходовой части 10° вверх,10° вниз
Скорость движения 0-3.5км/ч
Преодолеваемый подъем 30°
Сила тяги 120кН
Гидравлический молот
Модель HC95LQ
Сила удара 24кВт
Ударная нагрузка 180-200бар
Частота 48-57Гц
Крутящий момент 955 Н·м
Макс. давление при вращении 210 бар
Макс. скорость вращения 150 об/мин
Смазка хвостовика бура Пневматический/масляный/электрический смазочный насос
Расход смазочного масла 15 капель/мин
Диаметр бурения 64-115мм
Буровая стрела, аппарель и система замены буровых штанг
Угол подъема буровой стрелы 94°
Угол поворота буровой стрелы в продольной плоскости‎ -18°/50°
Угол подъема буровой стрелы в сложенном виде 120°
Угол поворота аппарели в продольной плоскости -93°/20°；-20°/94°
Угол наклона аппарели в поперечной плоскости‎ 120°
Наращивание аппарели 1353мм
Расстояние выдвижения 4150мм
Макс. сила подачи 19кН
Способ подачи Двигатель – роликовая цепь
Глубина эффективного бурения 25м
Количество буровых штанг 6+1
Тип буровой штанги T45X3660/T38X3660
Смазка резьбы буровых штанг Пневматический масляный насос
Силовая установка
Двигатель cummins QSC8.3-C240-30
Количество цилиндров 6
Номинальная мощность 179кВт/2200об/мин
Тип трансмиссии Коробка передач
Гидравлический насос Поршневой насос переменной производительности ×2 + шестерёночный насос ×2
Винтовой компрессор Zhejiang Kaishan
Производительность компрессора 8.5м³/мин
Рабочее давление компрессора 10бар
Емкость бака 340л
Система управления
Вождение Гидравлическое управление
Движение буровой стрелы Гидравлическое прямое управление
Бурение Электрическое / гидравлическое управление
Переключение скоростей Бесступенчатое
Контроль бурения Система контроля ударной нагрузки
Противозаклинивающая система Гидравлическая / электрическая
Напряжение 24В, DC постоянный ток
Гидравлическая система
Вождение, бурение Датчик нагрузки
Точность фильтрации 10мкм
Мощность охлаждения Температура воздуха: +50°
Емкость бака гидравлической системы 250л
Пылеуловитель
Производительность и мощность пылеуловителя 20м3/мин; 1000мм H2O
Число и материал фильтрующих элементов 8/фибра
Площадь фильтрации 7 м2
Мощность гидравлического двигателя 7.5кВт
Кабина оператора
Безопасность Система защиты против опрокидывания и падения груза (ROPS & FOPS)
Уровень шума внутри кабины ниже 85дБ (A)
Функции системы управления Бурение, вождение, движения стрелы, замена буровых штанг
Кресло Регулирующееся
Кондиционер Охлаждение и обогрев
Дополнительное оборудование Радио+MP3 проигрыватель
