Пневмоударная буровая установка для открытых горных работ KG420B/KG420BH

Пневмоударная буровая установка для открытых горных работ KG420B/KG420BH
Отправить Запрос

Модернизированное поколение установок с погружным пневмоударником, разработанное с учетом актуальных экологических норм. Модели оснащены четырехцилиндровыми дизельными двигателями Yuchai, соответствующими стандартам выбросов для внедорожной техники.

Особенности

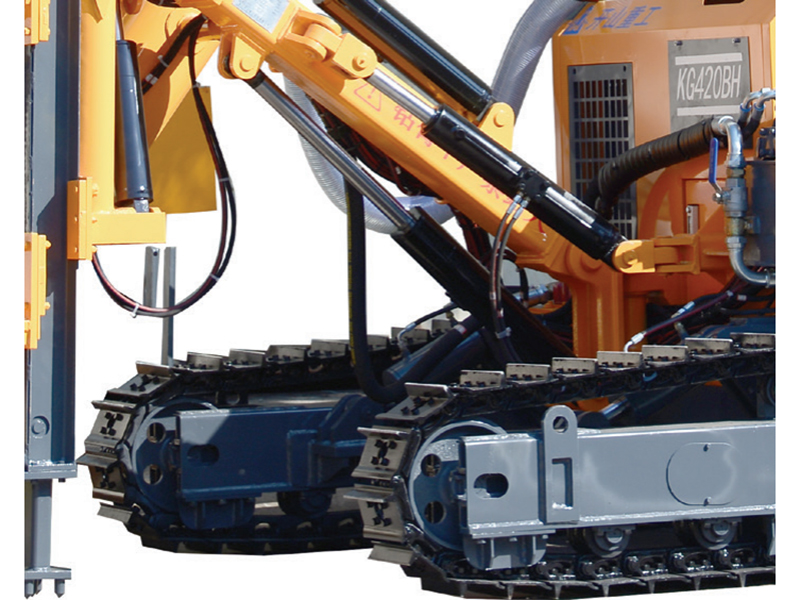

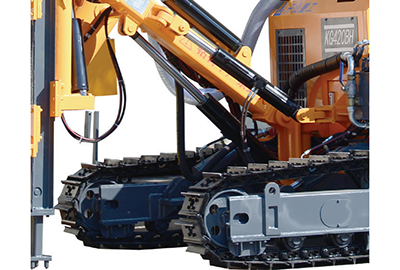

  • Усиленное шасси: Складная рама повышенной жесткости и ходовая часть с системой выравнивания гарантируют устойчивость на

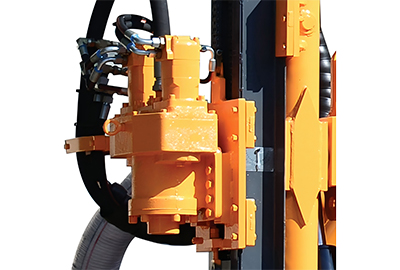

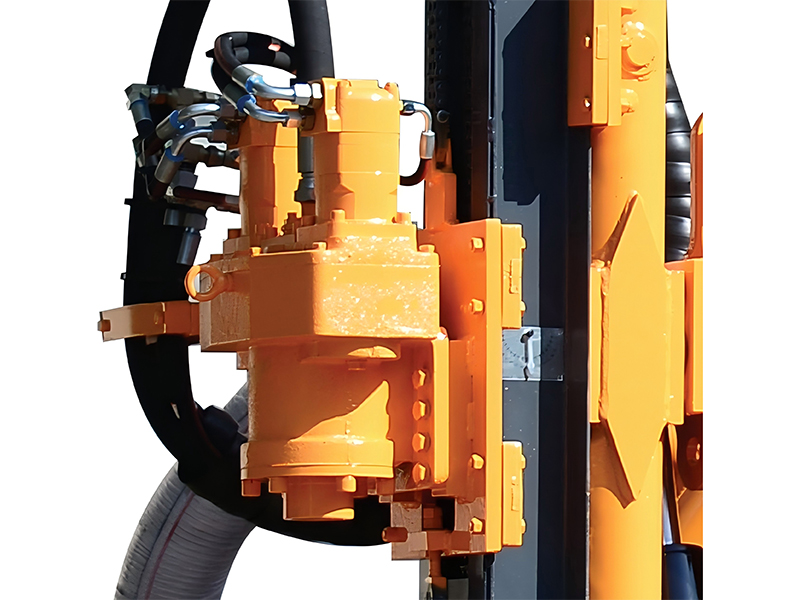

  • сложном рельефе. Плунжерный гидромотор увеличил рабочее давление, повысив крутящий момент и скорость вращения.
  • Модернизированный подъемный механизм: Увеличенный диаметр гидроцилиндра и усиленная цепь повысили грузоподъемность системы и надежность работы под нагрузкой.

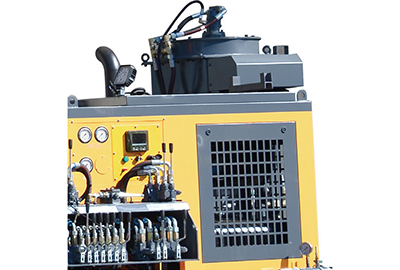

  • Сверхпрочный корпус: Защитный кожух из армированной стали сложного профиля значительно увеличивает прочность и жесткость конструкции.
  • Удобство логистики: Штатные такелажные петли упрощают строповку, погрузочно-разгрузочные работы и перемещение установки по объекту.

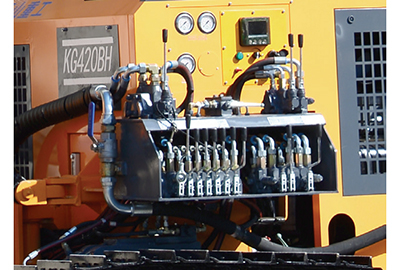

Особенности станка
  • Особенности станка
  • Особенности станка
  • Особенности станка
  • Особенности станка
  • Особенности станка
Технические характеристики
Модель KG420B KG420BH
Вес 4150 кг 4350 кг
Габариты 5500×2250×2350 мм 5600×2450×2350 мм
Твердость бурения f=6-20
Диаметр бурения Ø90-130 мм
Экономическая глубина бурения 25 м
Скорость вращения 0-140 об/мин
Макс. крутящий момент 2000 Н·м
Усилие подачи 25 кН
Механизм подачи Гидроцилиндр + пластинчатая цепь
Длина подачи 3780 мм
Скорость передвижения 0-2,5 км/ч
Проходимость по склону ≤30°
Клиренс 280 мм
Угол наклона подающей балки Вниз 135°, вверх 50°, всего 185°
Угол поворота каретки Влево 100°, вправо 45°, всего 145°
Угол наклона стрелы Вниз 50°, вверх 25°, всего 75°
Угол поворота стрелы Влево 44°, вправо 45°, всего 89°
Угол выравнивания ±10°
Компенсационная длина 900 мм
Двигатель Yuchai YC4DK80-T302 (58 кВт / 2200 об/мин)
Буровой молот 3", 4"
Буровая штанга Ø64×3 м/Ø76×3 м
Расход воздуха 10-17м3/мин
Макс. высота горизонтального бурения 2750 мм
Мин. высота горизонтального бурения 350 мм
Пылеуловитель Стандартная конфигурация: QZA-90 (8 фильтрующих элементов)
Альтернативная конфигурация: QZA-120 (12 фильтрующих элементов)

Примечание: Для скважин диаметром более 90 мм требуется установка усиленной системы пылеудаления.
