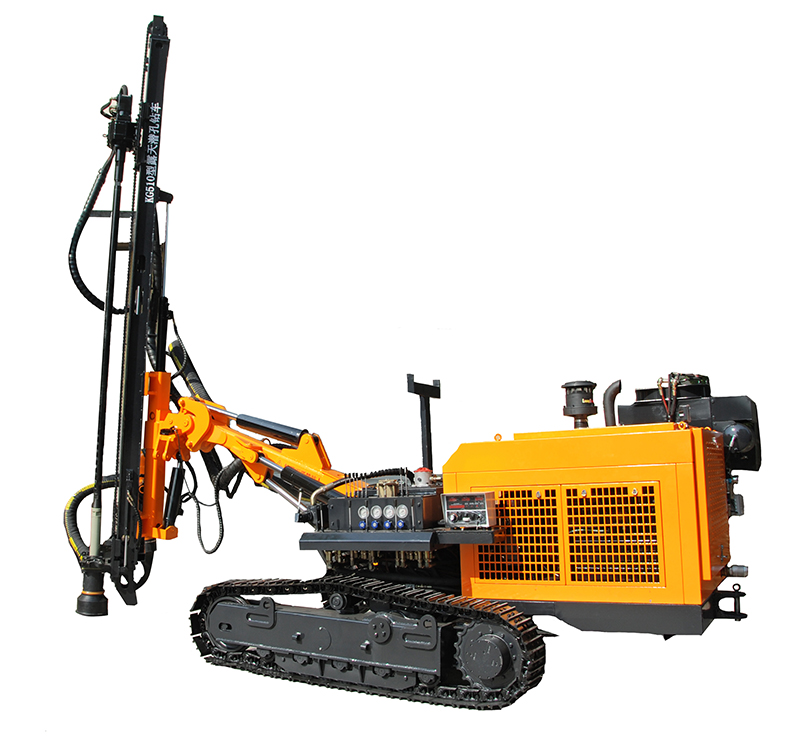

Малогабаритная самоходная буровая установка KG510/KG510H

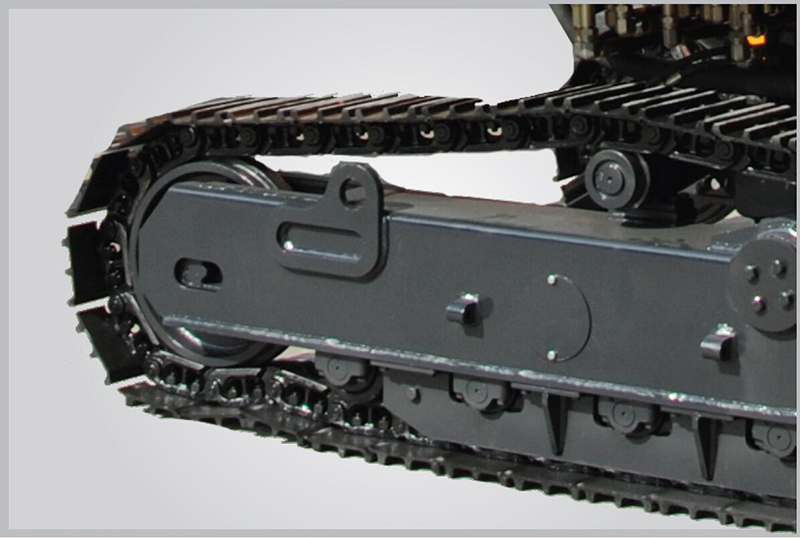

Буровой станок KG510/KG510H с погружным пневмоударником является нашей новой усовершенствованной буровой установкой с дизельным двигателем, предназначенной для разведки новых месторождений. Станок оснащен четырехцилиндровым двигателем Yuchai, который обеспечивает отличную производительность и соответствует всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду. Полноприводная гусеничная платформа станка с автоматическим выравниваем платформы, и мощным двигателем с плунжерным насосом высокого давления, обеспечивают высокую проходимость и способность преодолевать крутые подъемы.
Ударно-вращательный буровой станок KG510H оснащен пылеуловителем, снижающим негативное воздействие на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ105-152мм
Глубина эффективного бурения: 25м

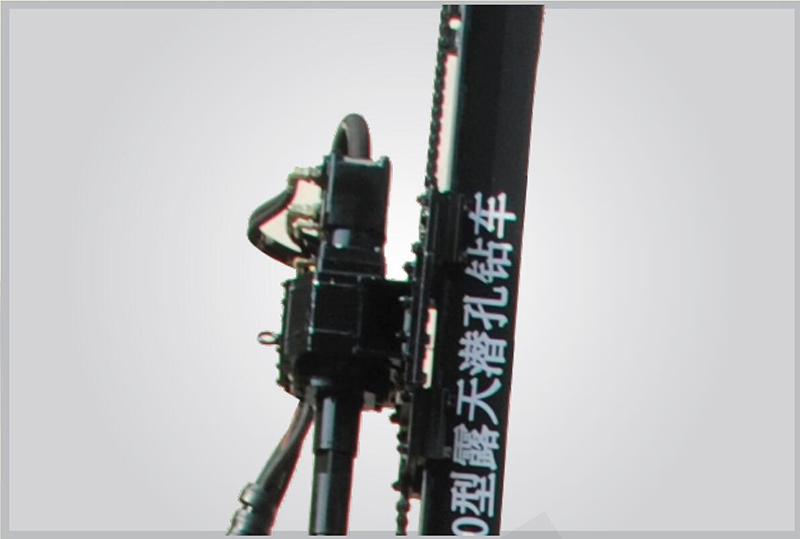

Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3000мм
Двигатель станка: YC4DK80-T302(58кВт/2200об/мин）/Yuchai YC4DK80-T302(58кВт/2200об/мин)
| Модель | KG510 | KG510H |
| Общая масса | 6500кг | 7000кг |
| Габаритные размеры (Д×Ш×В) | 6800×2200×2850мм | 6800×2450×2850мм |
| Крепость породы | f=6-20 | |
| Диаметр бурения | Φ105-152мм | |
| Глубина эффективного бурения | 25м | |
| Скорость вращения ротора | 0-100об/мин | |
| Крутящий момент | 3000Н·м | |
| Тяговое усилие | 40кН | |
| Механизм подачи | гидравлический цилиндр – пластинчатая цепь | |
| Ход подачи | 3000мм | |
| Скорость движения | 0-3.5км/ч | |
| Преодолеваемый подъем | ≤30° | |
| Дорожный просвет | 440мм | |
| Угол наклона аппарели в поперечной плоскости | вниз: 135°, вверх: 50°, всего: 185° | |
| Угол поворота аппарели в продольной плоскости | влево: 50°, вправо: 50°, всего: 100° | |

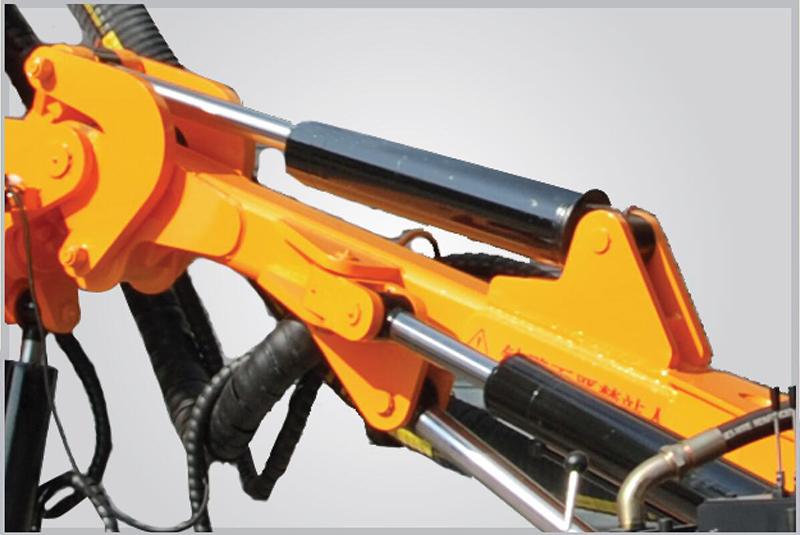

| Угол наклона буровой стрелы в поперечной плоскости | вниз: 50°, вверх: 25°,всего: 75° | |
| Угол поворота буровой стрелы в продольной плоскости | влево: 45°, вправо: 45°, всего: 90° | |
| Угол выравнивания ходовой части | ±10° | |
| Наращивание аппарели | 900мм | |
| Двигатель станка | YC4DK80-T302(58кВт/2200об/мин)/Yuchai YC4DK80-T302(58кВт/2200об/мин) | |
| Тип пневмоударника | K4 | |
| Размеры буровой штанги | Φ76×3м Φ89×3м /Φ76×3м или Φ89×3м | |

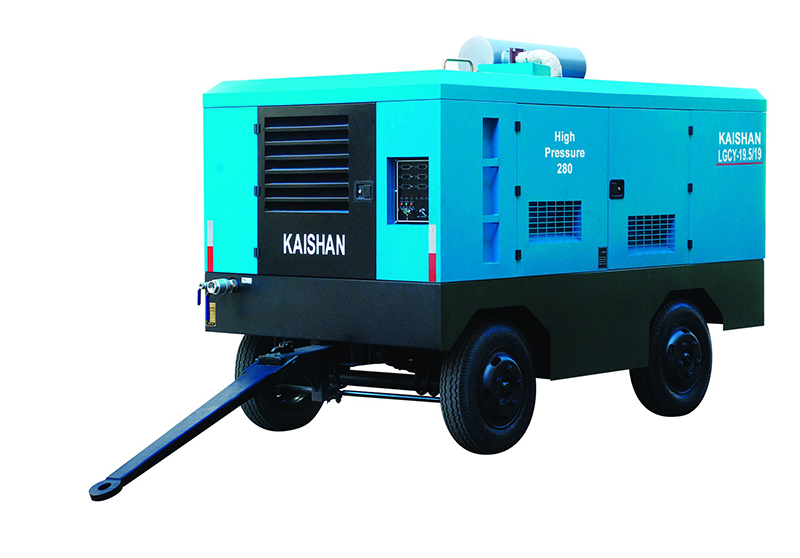

| Расход сжатого воздуха | 13-22м3/мин | |
| Максимальная высота горизонтальной скважины | 2850мм | |
| Минимальная высота горизонтальной скважины | 900мм | |
-
-
-
-
-
