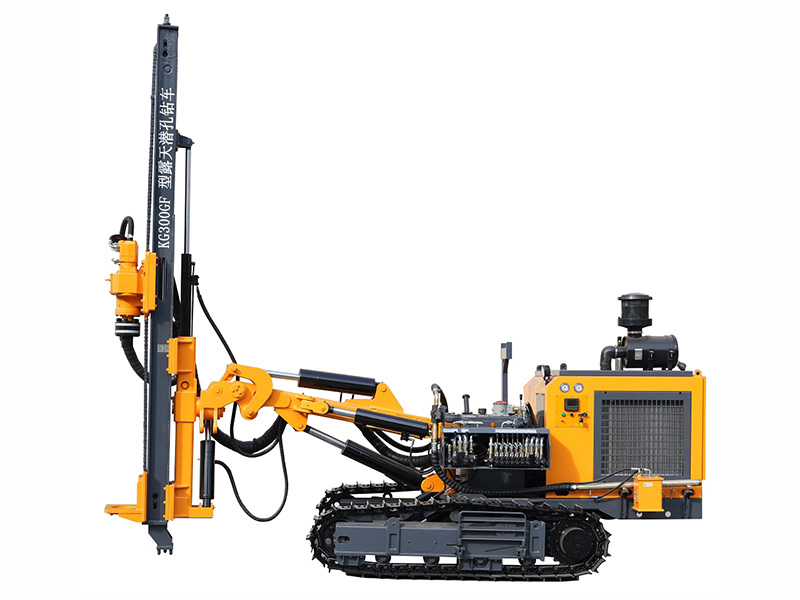

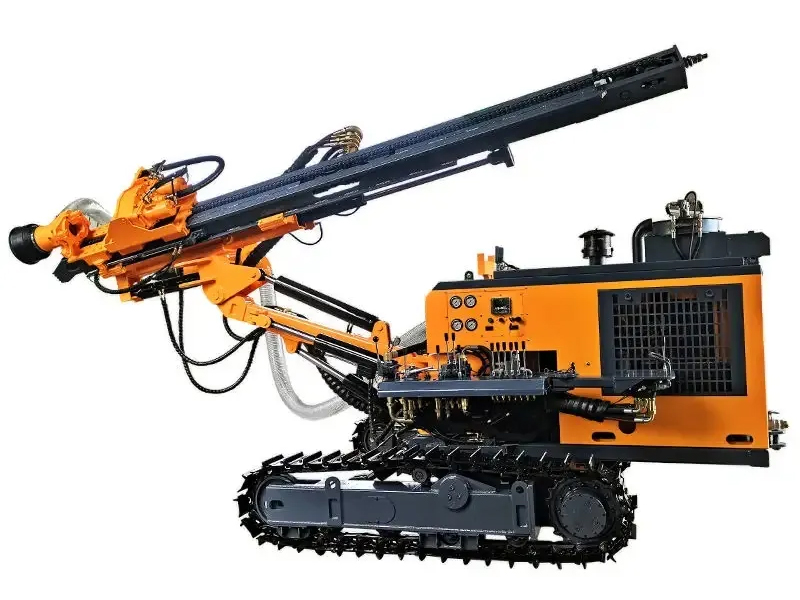

Буровая установка KG300GF DTH для фундаментов под солнечные панели

Буровая установка KG300GF DTH для фундаментов под солнечные панели
Отправить Запрос

Буровая установка DTH KG300GF специально разработана для бурения свайных отверстий под фундаменты солнечных панелей. Она оснащена мощным 73-кВт двигателем и эффективным пустынным воздушным фильтром, что позволяет достичь максимального диаметра бурения в 305 мм.

Гидравлическая система включает высоконапорный чугунный насос, усиленные широкие гусеницы, подъемную систему с роликовой цепью 20A и направляющую из крупносекционной стали, обеспечивая высокую прочность и производительность с подачей на 2,6 метра за один цикл.

Роторная головка оснащена четырьмя гидравлическими моторами и прямозубыми шестернями с высоким модулем и большим редукционным соотношением, обеспечивая вращающий момент до 6000 Н·м, что делает установку подходящей для бурения свай большого диаметра.

В качестве дополнительного оборудования доступна лебёдка с грузоподъёмностью 1 тонна, предназначенная для подъёма буровых долот, ударных инструментов и другого оборудования, что значительно упрощает выполнение операций. Также предусмотрена 8-тонная лебёдка, специально разработанная для работы на крутых склонах, обеспечивая необходимую тягу и стабильную работу буровой установки.

Ключевые параметры

Диаметр бурения: Ø115–305 мм
Подача: 2680 мм
Двигатель: YC4DK100-T304 (73,5 кВт / 2200 об/мин)

Конфигурации
    1. Буровая установка KG300GF DTH для фундаментов под солнечные панели

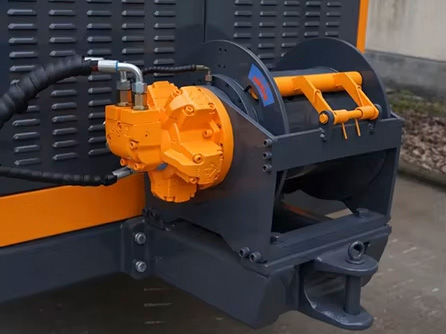

    2. Optional winch
      • Опциональные лебёдки:
        1. Лебёдка грузоподъёмностью 1 тонна – Предназначена для удобного подъёма буровых долот, ударных инструментов и другого оборудования.
        2. Лебёдка грузоподъёмностью 8 тонн – Рекомендуется для использования на крутых склонах, обеспечивая достаточную тягу и стабильность работы установки.
    1. Буровая установка KG300GF DTH для фундаментов под солнечные панели

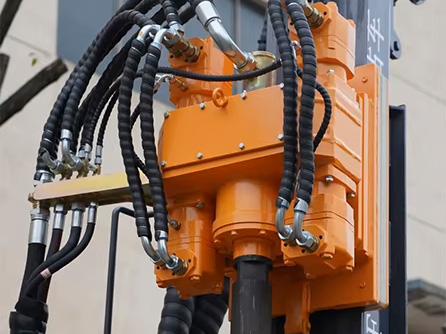

    2. Высокомодульный ротор с большим редукционным соотношением

      Оснащён четырьмя гидравлическими поворотными моторами, обеспечивающими вращающий момент до 12 000 Н·м, что позволяет эффективно выполнять бурение свайных отверстий большого диаметра.

    1. Буровая установка KG300GF DTH для фундаментов под солнечные панели

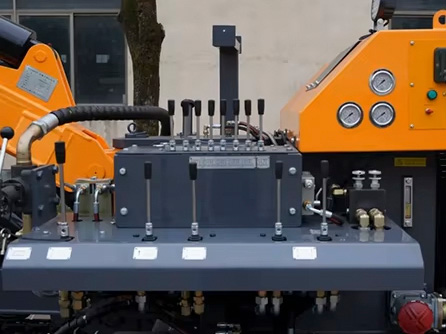

    2. Централизованная панель управления

      Централизованная консоль с удобной компоновкой обеспечивает интуитивно понятный обзор текущего состояния установки. Чёткое отображение всех команд действий упрощает управление, делая его максимально удобным и эффективным для оператора.

    1. Буровая установка KG300GF DTH для фундаментов под солнечные панели

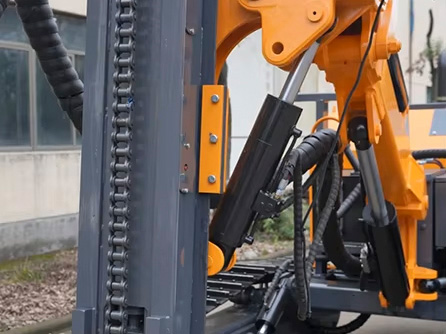

    2. Направляющая из крупносекционной стали коробчатого типа

      Коробчатая направляющая из крупносекционной стали обеспечивает высокую прочность конструкции. Подъёмная цепь с роликовым механизмом 28A позволяет выполнять подачу длиной до 4 метров за один цикл.

Технические характеристики
Модель KG300GF
Вес 6000 кг
Габариты 6000×2260×2600 мм
Твёрдость бурения f=6-20
Диаметр бурения Ø115-305 мм
Скорость вращения 0-80 об/мин
Крутящий момент 6000 Н·м
Сила подъёма 40000 Н
Метод подачи гидроцилиндр-роликовая цепь
Длина подачи 2680 мм
Скорость передвижения 0-3.0 км/ч
Проходимость по склону 30°
Клиренс 325 мм
Угол наклона подающей балки 165°
Угол поворота подающей балки Влево 45°, вправо 45°, всего 90°
Угол наклона буровой стрелы Вниз 50°, вверх 25°, всего 75°
Угол поворота буровой стрелы Влево 28.5°, вправо 36.5°, всего 65°
Компенсационная длина балки 900 мм
Давление воздуха 1-2.4 МПа
Мощность YC4DK100-T304 (73.5 кВт/2200 об/мин)
Буровая штанга Ø89×1500 мм
Буровой молот 5”, 6”, 8”
Потребление воздуха 15-35 м³/мин
Лебёдка для подачи (опционально) 1T
Лебёдка для установки (опционально) 8T
