DTH буровой пневмоударник высокого давления воздуха без нижнего клапана

Вот DTH буровой пневмоударник высокого давления воздуха без нижнего клапана, это наш самый новый дизайн. Он также является одним из самых современных DTH буровой пневмоударник в мире.
Он имеет следующие преимущества:
Решить проблемы нижнего клапан, как разрушение, расширение и сжатие.
Низкое потребление энергии и высокая частота ударника. Скорость бурения составляет 15%-30% выше, чем пневмоударника с нижним клапаном.
Простая конструкция, надежные части, длительный срок службы, легкое и дешевое обслуживание.
Низкий расход воздуха и масла. Расход масла меньше 10% чем пневмоударника с нижним клапаном.

DTH буровой пневмоударник серии KD
Отправить Запрос

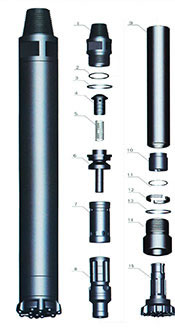

 Пункты KD35A KD45A KD45S KD55A KD55S KD65A KD75A KD85A
1. верхнее соединение 4.20 6.50 6.00 13.70 13.30 20.00 23.00 34.00
2. круглое кольцо верхнего соединения 0.01 0.01 0.01 0.015 0.015 0.02 0.015 0.015
3. возвратное кольцо






0.30
4. запорный клапан 0.20 0.35 0.30 0.70 0.70 0.70 0.70 1.20
5.пружина 0.02 0.05 0.05 0.10 0.10 0.10 0.10 0.10
6. пневмораспределитель 0.80 1.50 1.30 2.00 1.90 3.50 4.50 6.00
7. внутренний цилиндр 1.30 1.50 1.90 2.80 2.70 4.20 6.50 6.50
8. поршень 5.50 8.50 7.80 15.00 14.50 23.00 28.00 42.50
9. наружный цилиндр 9.50 15.20 14.60 24.00 23.00 31.50 40.00 60.00
10. направляющая втулка 1.00 1.30 1.20 2.60 2.50 6.50 7.50 5.30
11. круглое стопорное кольцо 0.05 0.01 0.01 0.01 0.01 0.01 0.01 0.01
12. стопорное кольцо 0.15 0.30 0.20 0.50 0.50 0.60 0.80 1.20
13. возвратное кольцо






0.30
14. привод 1.90 3.40 3.40 6.50 6.20 6.00 8.00 17.50
15 сверло 5.00 9.00 8.50 16.00 15.50 26.00 28.50 40.00
Технические параметры
Модель KD35A KD45A KD45S KD55A
Длина(без сверла) 888мм 1011мм 986мм 1110мм
Вес(без сверла) 25.00кг 43.20кг 37.00кг 69.00кг
Наружный диаметр Φ82мм Φ99мм Φ92мм Φ125мм
Штанга IR3.5 COP44/DHD340 COP44/DHD340 COP54/DHD350R
Диапазон скважин Φ90-Φ115мм Φ110-Φ135мм Φ105-Φ120мм Φ135-Φ155мм
Кабель соединения API 2 3/8" Reg 1.0-1.5мПа 25Гц 25-40r/мин API 2 3/8" Reg 1.2-2.0мПа 30Гц 22-35r/мин API 2 3/8" Reg 1.2-2.0мПа 30Гц 25-40r/мин API 2 3/8" Reg API 31/2'' Reg API 2 /7/8'' Reg API 2 7/8'' IF
1.3-2.3мПа
28Гц
20-35r/мин
Рабочее давление 1.0мПа:3.8м³/мин 1.0мПа:6м³/мин 1.8мПа:8м³/мин 1.0мПа:7м³/мин
Ударник при 17 бар 1.5мПа:7.5м³/мин 1.8мПа:10м³/мин 2.4мПа:13м³/мин 1.8мПа:14м³/мин
Рекомендуемая скорость вращения 2.4мПа:15м³/мин KD35A 2.4мПа:19м³/мин KD45A KD45S KD55A
Расход воздуха 888мм 1011мм 986мм 1110мм
25.00кг 43.20кг 37.00кг 69.00кг
Φ82мм Φ99мм
DTH буровой пневмоударник серии KSD
Отправить Запрос

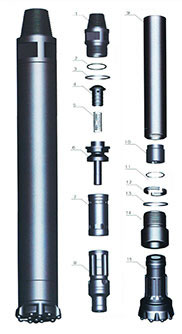

 Модель KSD4A KSD5A KSD6A KSD8A
1. верхнее соединение 6.5 13.7 20 34
2. круглое кольцо верхнего соединения 0.1 0.015 0.015 0.015
3. возвратное кольцо


0.3
4. запорный клапан 0.35 0.7 0.7 1.2
5.пружина 0.05 0.1 0.1 0.1
6. пневмораспределитель 1.5 2 3.5 6
7. внутренний цилиндр 2.1 2.8 4.2 6.5
8. поршень 8.5 15 23 42.5
9. наружный цилиндр 15.3 24 28 59
10. направляющая втулка 1.3 2.6 2.5 6
11. круглое стопорное кольцо 0.005 0.01 0.01 0.01
12. стопорное кольцо 0.2 0.5 0.5 1.2
13. возвратное кольцо


0.3
14. привод 4 7.5 7.5 16
15. сверло 9.8 16 27 37
Технические параметры
Модель KSD4A KSD5A KSD6A HSD8A
Длина(без сверла) 1012мм 1090мм 1182мм 1330мм
Вес(без сверла) 40.00кг 70.00кг 90.00кг 174.00кг
Наружный диаметр Φ99мм Φ125мм Φ146мм Φ180/Φ185мм
Штанга SD4 SD5 SD6 SD8
Диапазон скважин Φ110-Φ135мм Φ155-Φ190мм Φ155-Φ203мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 2 3/8" Reg API 2 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Рабочее давление 1.2-2.0мПа 1.3-2.3мПа 1.5-2.5мПа 1.5-3.0мПа
Ударник при 17 бар 30Гц 28Гц 25Гц 22Гц
Рекомендуемая скорость вращения 25-40r/мин 20-35r/мин 20-30r/мин 15-25r/мин
Расход воздуха 1.0мПа:6м³/мин 1.0мПа:7м³/мин 1.0мПа:9м³/мин 1.0мПа:12м³/мин
1.8мПа:9м³/мин 1.8мПа:14м³/мин 1.8мПа:18м³/мин 1.8мПа:22м³/мин
2.4мПа:14м³/мин 2.4мПа:19м³/мин 2.4мПа:26м³/мин 2.4мПа:28м³/мин
DTH буровой пневмоударник серии KQL
Отправить Запрос

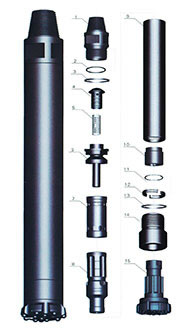

 Модель KQL4A KQL5A KQL6A KQL8A
1. верхнее соединение 6.5 13.7 20 34
2. круглое кольцо верхнего соединения 0.1 0.015 0.015 0.015
3. возвратное кольцо


0.3
4. запорный клапан 0.35 0.7 0.7 1.2
5.пружина 0.05 0.1 0.1 0.1
6. пневмораспределитель 1.5 2 3.5 6
7. внутренний цилиндр 2.1 2.7 4.2 6.5
8. поршень 8.5 15 23 42.5
9. наружный цилиндр 15.2 24 30 59
10. направляющая втулка 1.8 3 4 6.3
11. круглое стопорное кольцо 0.005 0.01 0.01 0.01
12. стопорное кольцо 0.2 0.4 0.6 1.4
13. возвратное кольцо


0.3
14. привод 3.2 4.5 5.5 13
15. сверло 9 16 25 35
Технические параметры
Модель KQL4A KQL5A KQL6A KQL8A
Длина(без сверла) 1070мм 1090мм 1183мм 1330мм
Вес(без сверла) 40.00кг 67.00кг 92.00кг 171.00кг
Наружный диаметр Φ99мм Φ125мм Φ146мм Φ180/Φ185мм
Штанга QL40 QL50 QL60 QL80
Диапазон скважин Φ110-Φ135мм Φ135-Φ155мм Φ155-Φ203мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Рабочее давление 1.2-2.0мПа 1.3-2.3мПа 1.5-2.5мПа 1.5-3.0мПа
Ударник при 17 бар 30Гц 28Гц 25Гц 22Гц
Рекомендуемая скорость вращения 20-30r/мин 20-35r/мин 20-30r/мин 15-25r/мин
Расход воздуха 1.0мПа:5м³/мин 1.0мПа:7м³/мин 1.0мПа:9м³/мин 1.0мПа:12м³/мин
1.8мПа:9м³/мин 1.8мПа:14м³/мин 1.8мПа:18м³/мин 1.8мПа:22м³/мин
2.4мПа:14м³/мин 2.4мПа:19м³/мин 2.4мПа:26м³/мин 2.4мПа:28м³/мин
DTH буровой пневмоударник серии KHM
Отправить Запрос

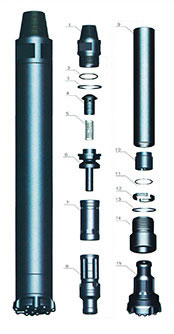

 Модель KHM4A KHM5A KHM6A KHM8A
1. верхнее соединение 6.5 13.7 20 34
2. круглое кольцо верхнего соединения 0.1 0.015 0.015 0.015
3. возвратное кольцо


0.3
4. запорный клапан 0.35 0.7 0.7 1.2
5.пружина 0.05 0.1 0.1 0.1
6. пневмораспределитель 1.5 2 3.5 6
7. внутренний цилиндр 2.1 2.8 4.2 6.5
8. поршень 8.5 15 23 42.5
9. наружный цилиндр 14.8 24 26 61
10. направляющая втулка 1.8 2.6 4.8 5.3
11. круглое стопорное кольцо 0.005 0.01 0.01 0.01
12. стопорное кольцо 0.3 0.7 0.8 1.5
13. возвратное кольцо


0.3
14. привод 3.8 6.5 4.2 17.3
15. сверло 6.6 13.5 23 31
Технические параметры
Модель KHM4A KHM5A KHM6A KHM8A
Длина(без сверла) 1005мм 1110мм 1160мм 1338мм
Вес(без сверла) 40.00кг 68.50кг 90.00кг 176кг
Наружный диаметр Φ99мм Φ126мм Φ142ммΦ144мм Φ146ммΦ148мм Φ180/Φ185мм
Штанга KHM4 KHM5 KHM6 KHM8
Диапазон скважин Φ110-Φ135мм Φ155-Φ190мм Φ155-Φ203мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" Reg API 3 1/2" Reg 2 7/8" IF API 4 1/2" Reg
Рабочее давление 1.2-2.0мПа 1.3-2.3мПа 1.5-2.5мПа 1.5-3.0мПа
Ударник при 17 бар 30Гц 28Гц 25Гц 22Гц
Рекомендуемая скорость вращения 25-40r/мин 20-35r/мин 20-30r/мин 15-25r/мин
Расход воздуха 1.0мПа:5м³/мин 1.0мПа:7м³/мин 1.0мПа:9м³/мин 1.0мПа:12м³/мин
1.8мПа:9м³/мин 1.8мПа:14м³/мин 1.8мПа:18м³/мин 1.8мПа:22м³/мин
2.4мПа:14м³/мин 2.4мПа:19м³/мин 2.4мПа:26м³/мин 2.4мПа:28м³/мин
