DTH буровой пневмоударник высокого давления воздуха с нижним клапаном

Вот DTH буровой пневмоударник высокого давления воздуха с нижним клапаном.
Основные особенности заключается в следующем:
В клапане меньше воздух, более надежный.
Простая конструция поршня, длительный срок службы.
Эффективная передача энергии, быстрая скорость бурения, низкий расход воздуха и масла.
Меньше внутренних частей, простая конструкция, длительный срок службы, простота в эксплуатации, поскольку все части приходят термическую обработку.
Потому что верхнее соединение, вспомогательный привод и наружный цилиндр соединяются несколько кабелями, очень легко разобрать.

DTH буровой пневмоударник серии KD
Отправить Запрос
 Пункты Вес(кг)

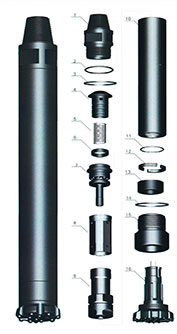

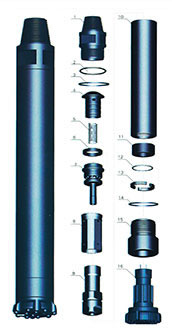

1. верхнее соединение KD35 KD45 KD55 KD65 KD85
2. круглое кольцо верхнего соединения 4.20 6.50 15.00 20.00 41.00
3. возвратное кольцо 0.01 0.01 0.01 0.02 0.02
4. запорный клапан 0.01       0.2
5. пружина 0.20 0.42 1.00 1.00 1.50
6. буфер сжатия 0.02 0.04 0.04 0.04 0.10
7. пневмораспределитель 0.04 0.04 0.08 0.08 0.42
8. внутренний цилиндр 1.40 2.20 3.70 5.00 12.50
9. поршень 1.60 2.30 4.50 5.00 8.60
10. наружный цилиндр 5.40 9.00 15.50 23.60 41.00
11.направляющая втулка 9.50 15.0 30.00 36.80 62.00
12. круглое стопорное кольцо       2.10 9.60
13. стопорное кольцо 0.01 0.01 0.01 0.02 0.02
14. возвратное кольцо 0.20 0.20 0.30 0.60 1.20
15. привод 0.01       0.20
16. сверло 1.95 3.50 6.40 6.00 17.50
5.00 9.00 16.00 26.00 40.00
Технические параметры
Модель KD35 KD45 KD55 KD65 KD85
Длина(без сверла) 930 мм 1030 мм 1214 мм 1248 мм 1482 мм
Вес(без сверла) 25.00 кг 39.00 кг 76.50 кг 100.00 кг 188.00 кг
Наружный диаметр Φ82 мм Φ99 мм Φ126 мм Φ142 мм Φ144 мм Φ146 мм Φ148 мм Φ180/Φ185 мм
Штанга DHD3.5 COP44/DHD340 COP54/DHD340 COP64/DHD360 COP84/DHD380
Диапазон скважин Φ90-Φ110мм Φ110-Φ135мм Φ135-Φ1155мм Φ155-Φ190мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Рабочее давление 1.0-1.5 мПа 1.2-2.0 мПа 1.3-2.3 мПа 1.5-2.5 мПа 1.5-3 мПа
Ударник при 17 бар 28 Гц 27 Гц 25 Гц 23 Гц 27 Гц
Рекомендуемая скорость вращения 25-40 r/мин 25-40 r/мин 20-35 r/мин 20-30 r/мин 20-30 r/мин
Расход воздуха 1.0мПа:4.5 м³/мин 1.0мПа:6 м³/мин 1.0мПа:9 м³/мин 1.0мПа:10 м³/мин 1.0мПа:15 м³/мин
1.5мПа:9.0 м³/мин 1.8мПа:10 м³/мин 1.8мПа:15 м³/мин 1.8мПа:20 м³/мин 1.8мПа:26 м³/мин
2.4мПа:15 м³/мин 2.4мПа:23 м³/мин 2.4мПа:28.5 м³/мин 2.4мПа:34 м³/мин
DTH буровой пневмоударник серии KSD
Отправить Запрос
 Пункты KSD4 KSD5 KSD6 KSD8
1. верхнее соединение 6.50 15.00 20.00 41.00
2. круглое кольцо верхнего соединения 0.01 0.01 0.01 0.02
3. возвратное кольцо 0.01 0.20
4. запорный клапан 0.42 1.00 1.00 1.50
5. пружина 0.04 0.10 0.05 0.01
6. буфер сжатия 0.04 0.05 0.10 0.42
7. пневмораспределитель 2.20 3.50 5.00 12.50
8. внутренний цилиндр 2.50 4.20 5.00 8.60
9. поршень 9.00 15.50 24.00 42.00
10. наружный цилиндр 15.60 25.00 35.00 65.00
11. круглое стопорное кольцо 0.02 0.01 0.01 0.05
12. стопорное кольцо 0.20 0.50 0.50 1.20
13.направляющая втулка 1.50 3.40
14. возвратное кольцо 0.01
15. привод 4.00 7.50 7.50 15.50
16. сверло 9.60 15.60 25.80 37.00
Технические параметры
Модель KSD4 KSD5 KSD6 KSD8
Длина(без сверла) 1084 мм 1175 мм 1261 мм 1463 мм
Вес(без сверла) 40.50 кг 72.50 кг 100.00 кг 192.00 кг
Наружный диаметр Φ99 мм Φ126 мм Φ142 мм-Φ144 мм Φ146 мм-Φ148 мм Φ180 选配 / Φ185 мм
Штанга SD4 SD5 SD6 SD8
Диапазон скважин Φ110-Φ135мм Φ135-Φ155мм Φ155-Φ190мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Рабочее давление 1.2-2.0 мПа 1.3-2.3 мПа 1.5-2.5 мПа 1.5-3.0 мПа
Ударник при 17 бар 27 Гц 25 Гц 23 Гц 20 Гц
Рекомендуемая скорость вращения 25-40 r/мин 20-35 r/мин 20-30 r/мин 5-25 r/мин
Расход воздуха 1.0мПа:6 м³/мин 1.0мПа:9 м³/мин 1.0мПа:10 м³/мин 1.0мПа:15 м³/мин
1.8мПа10 м³/мин 1.8мПа:15 м³/мин 1.8мПа:20 м³/мин 1.8мПа:26 м³/мин
2.4мПа15 м³/мин 2.4мПа:23 м³/мин 2.4мПа:28.5 м³/мин 2.4мПа:34 м³/мин
DTH буровой пневмоударник серии KQL
Отправить Запрос
 Пункты KQL4 KQL5 KQL6 KQL8
1. верхнее соединение 6.50 15.00 20.00 41.00
2. круглое кольцо верхнего соединения 0.01 0.015 0.02 0.02
3. возвратное кольцо 0.30
4. запорный клапан 0.42 1.00 1.00 1.50
5. пружина 0.04 0.10 0.10 0.10
6. буфер сжатия 0.04 0.10 0.10 0.42
7. пневмораспределитель 2.20 3.50 6.00 13.00
8. внутренний цилиндр 2.30 4.20 5.00 8.60
9. поршень 9.00 19.00 23.50 41.00
10. наружный цилиндр 16.50 24.60 31.00 60.00
11.направляющая втулка 0.90 1.00 2.20
12. круглое стопорное кольцо 0.01 0.01 0.02 0.02
13. стопорное кольцо 0.30 0.40 0.60 1.20
14. возвратное кольцо 0.30
15. привод 3.00 4.60 5.40 12.00
16. сверло 9.50 15.50 24.60 35.00
Технические параметры
Технические параметрыМодель KQL4 KQL5 KQL6 KQL8
Длина(без сверла) 1097 мм 1156 мм 1212 мм 1465 мм
Вес(без сверла) 41.00 кг 73.00 кг 95 кг 182.00 кг
Наружный диаметр Φ99 мм Φ126 мм Φ142 мм Φ144мм Φ146 мм Φ148 мм Φ180 мм
Штанга QI40 QI50 QI60 QI80
Диапазон скважин Φ110-Φ135мм Φ135-Φ155мм Φ155-Φ190мм Φ195-Φ254мм
Кабель соединения API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" IF API 4 1/2" Reg
Рабочее давление 1.2-2.0 мПа 1.3-2.3 мПа 1.5-2.5 мПа 1.5-3.0 мПа
Ударник при 17 бар 27 Гц 25 Гц 23 Гц 20 Гц
Рекомендуемая скорость вращения 25-40 r/мин 25-40 r/мин 20-30 r/мин 15-25 r/мин
Расход воздуха 1.0мПа:6 м³/мин 1.0мПа:9 м³/мин 1.0мПа:10 м³/мин 1.0мПа:15 м³/мин
1.8мПа:10 м³/мин 1.8мПа:15 м³/мин 1.8мПа:20 м³/мин 1.8мПа:26 м³/мин
2.4мПа:15 м³/мин 2.4мПа:23 м³/мин 2.4мПа:28.5 м³/мин 2.4мПа:34 м³/мин
