Особенности и области применения

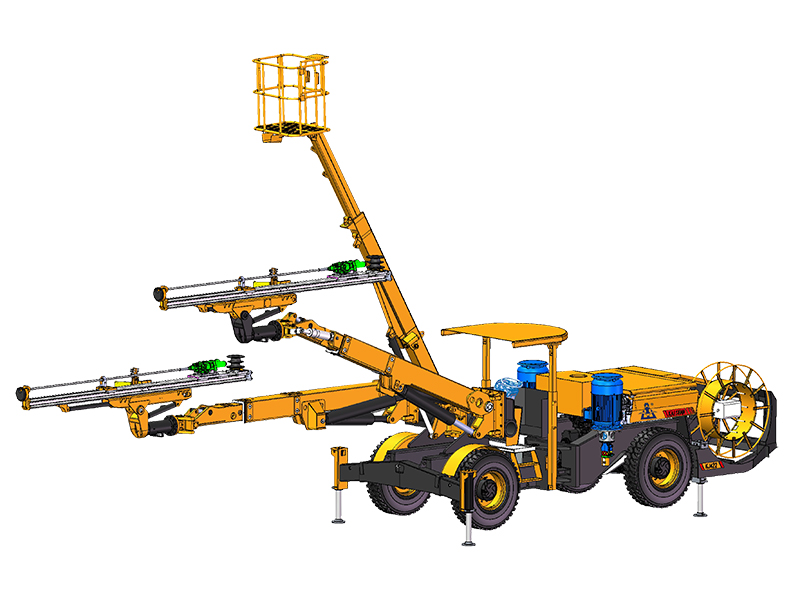

Гидравлическая проходческая буровая установка KJ422 идеально подходит для подземной разработки месторождений и строительства туннелей с площадью поперечного сечения от 16 до 95 квадратных метров. Буровой станок способен бурить взрывные скважины и возводить анкерные крепи в вертикальном, наклонном и горизонтальном направлении.
Буровая установка оснащена двумя стрелами-манипуляторами расположенными симметрично друг к другу. Вращение на 360 ° и самовыравнивающаяся аппарель обеспечивают точное позиционирование буровой стрелы. Буровые стрелы также могут быть использованы для бурения боковых поперечных отверстий и отверстий для анкерной крепи
Специальная конструкция буровой установки обеспечивает хороший обзор для оператора как при движении, так и при бурении, а полноприводное сбалансированное шасси позволяет машине беспрепятственно передвигаться по узким туннелям и труднопроходимой поверхности.
Мощный гидравлический отбойник характеризуется высочайшей производительностью. Трапециевидный ударный поршень оптимизирует эффективность передачи ударной волны, что способствует более глубокому проникновению бура при меньших затратах на замену расходных частей.
Большое пространство для маневра и высокая степень автоматизации установки облегчает процесс управления, повышая точность и скорость бурения.
Все соответствующие детали установки находятся под надежной защитой. Эффективная конструкция буровой установки с легким доступом к основным частям обслуживания, делает техническое обслуживание легким и удобным.

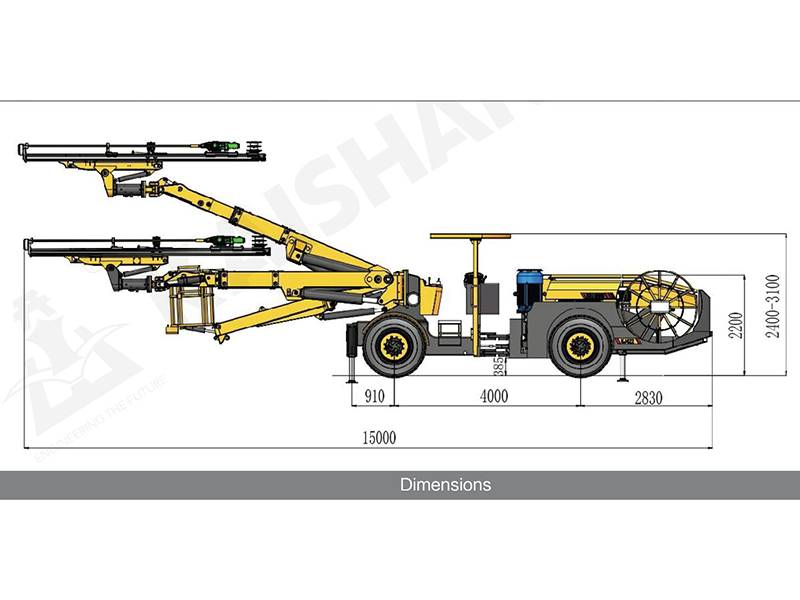

Размеры
Радиус поворота

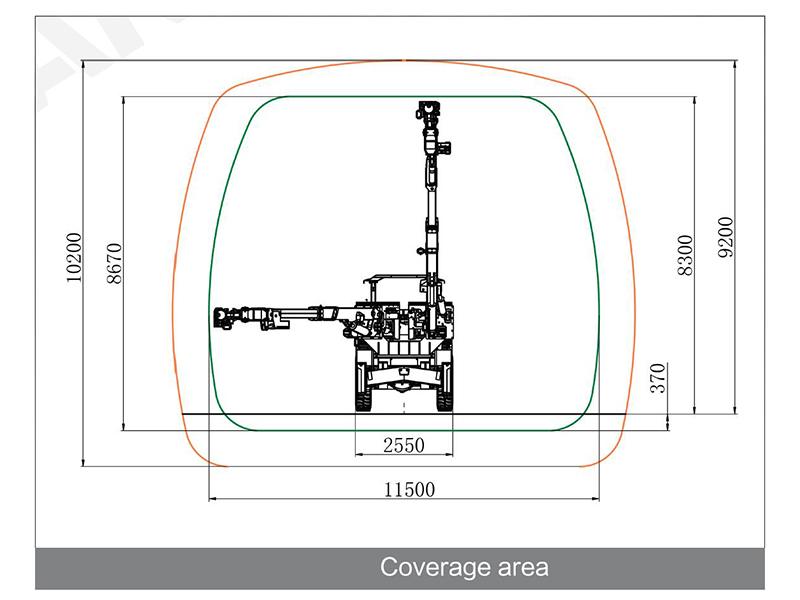

Зона покрытия
Технические характеристики 1. Габаритные размеры и масса установки
Длина
15000мм
Ширина
2550мм
Высота
2400/3100мм
Общая масса
около 22000 кг (без учета рабочего места)
Скорость движения по прямой поверхности
10км/ч
Преодолеваемый подъем
25%（14°）
2. Система подачи смазки и сжатого воздуха
Воздушный компрессор
1×JN11
Расход масла для смазки
2×180-250 г/ч
Производительность компрессора
1.55ь3/мин
Давление
8 бар
Водяной насос
1×CR15
Устройство смазки стержня-хвостовика
Электронный насос с импульсной смазкой
Мощность
11кВт
Расход сжатого воздуха на смазку
2×0.3м3/мин
Производительность водяного насоса
12м3/ч
3. Обеспечение безопасности
Уровень шума
＜100дБ (A)
Защита оператора
Соответствует стандартам защиты против опрокидывания и от падения груза ROPS & FOPS
