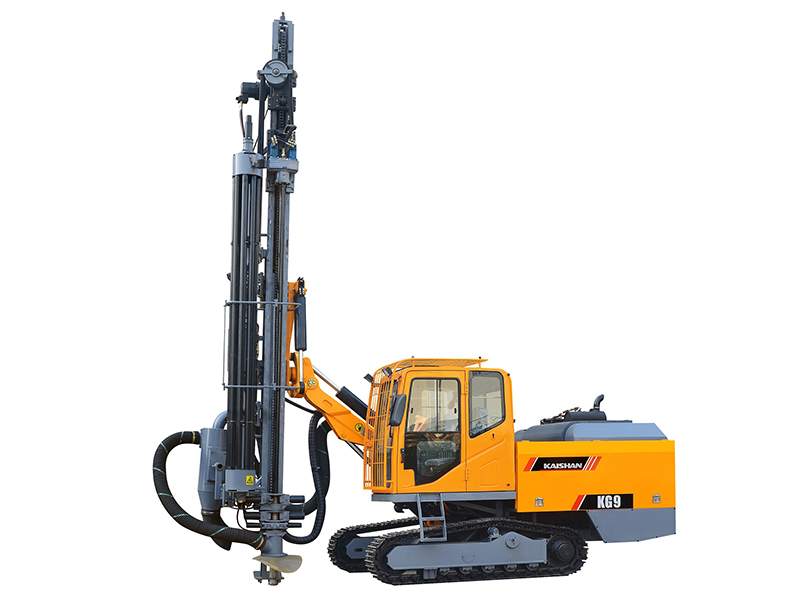

Буровой станок KG9, для карьерных и открытых горных работ
Буровая установка KG9 предназначена для бурения взрывных и контурных скважин диаметром Φ105－152 мм, в вертикальной, наклонной и горизонтальной плоскости, в карьерах и открытых горных работах. Установка оснащена погружным пневмоударником с автоматическим очищением скважины в процессе бурения, а также модулем подачи смазки. Гидравлическая приводная система оснащена противозаклинивающей системой, с возможностью установки дополнительных функций индикации угла и глубины бурения, позволяющей увеличить качество бурения. Для эффективного управления буровой установкой достаточно одного оператора. Эффективная пылеуловительная система, просторная кабина, мощный кондиционер и качественная стереосистема обеспечивают оператору комфортные и безопасные условия работы.
Диаметр буровой скважины: Φ105-152мм
Глубина эффективного бурения: 32м
Ход подачи: 4090мм
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Двигатель установки: YUCHAI YC6B125-K20(92KW)
Технические характеристики
Метод бурения
пневмоударное бурение на энергии сжатого воздуха
Крепость породы
f=6-20
Диаметр бурения
105-152 мм
Рабочее давление
1.0-2.5 МПа
Расход сжатого воздуха
15-21 м³/мин
Длина автоматического наращивания буровой штанги
32 м
Скорость движения
2.5 км/ч
Преодолеваемый подъем
30°
Дорожный просвет
430 мм
Мощность бурильной станка
92 кВт
Модель дизельного двигателя станка
YC6B125-K20
Габаритные размеры (Д×Ш×В)
9000×2500×3100 мм
Общая масса
10000 кг
Скорость вращения ротора
0-100 об/мин
Крутящий момент
3500 Н∙м
Максимальное тяговое усилие
20000 Н
Угол запрокидывания аппарели
114°
Угол поворота буровой стрелы
-20 °～ +47°
Угол поворота аппарели
-35°～ +95°
Угол поворота буровой стрелы
-5°～ +45°
Угол выравнивания ходовой части
-10°～ +10°
Расстояние выдвижения за один ход
4490 мм
Наращивание длины
1353 мм
Тип пневмоударника
K4、K5
Диаметр буровой штанги
Φ89×4000 мм
Способ пылеулавливания
Сухой способ (вихревой ламинарный, гидравлический привод)
Устройство защиты от заклинивания
Автоматическия противозаклинивающая система

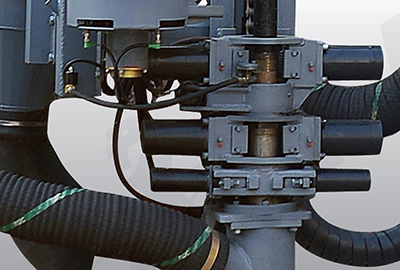

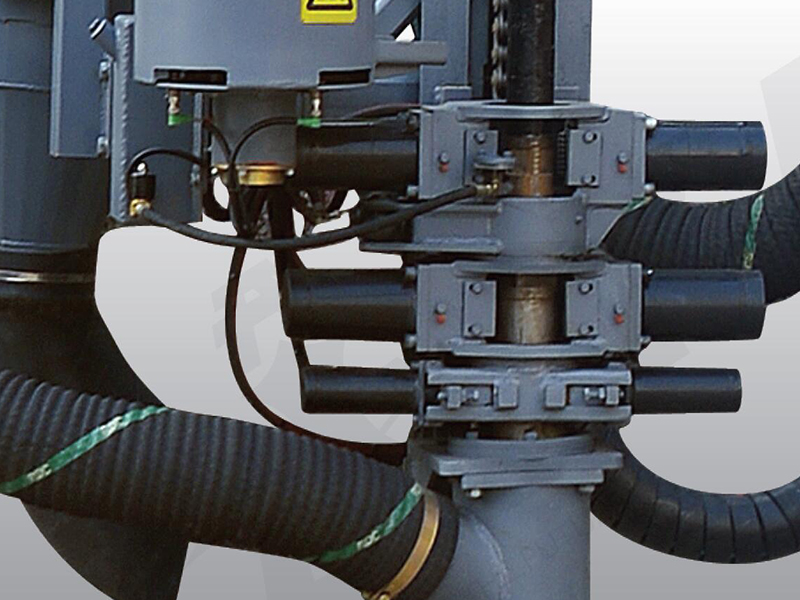

Зажимное устройство
Гидравлическое
Способ разгрузки буровой штанги
Дисковая система
Кабина оператора
Кабина с системой защиты против опрокидывания и от падения груза (ROPS & FOPS) + кондиционер
Особенности станка

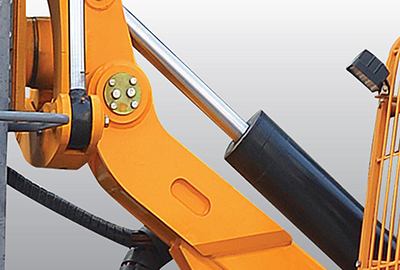

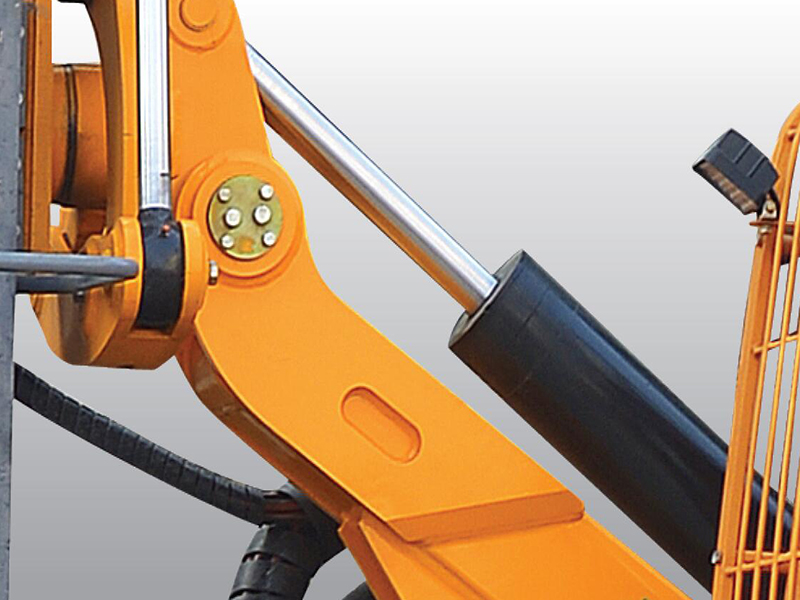

Эффективная гидравлическая система

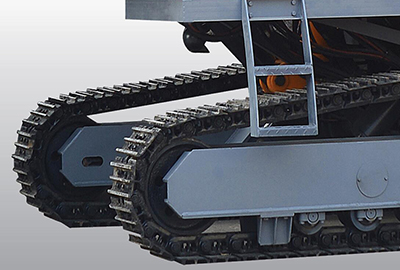

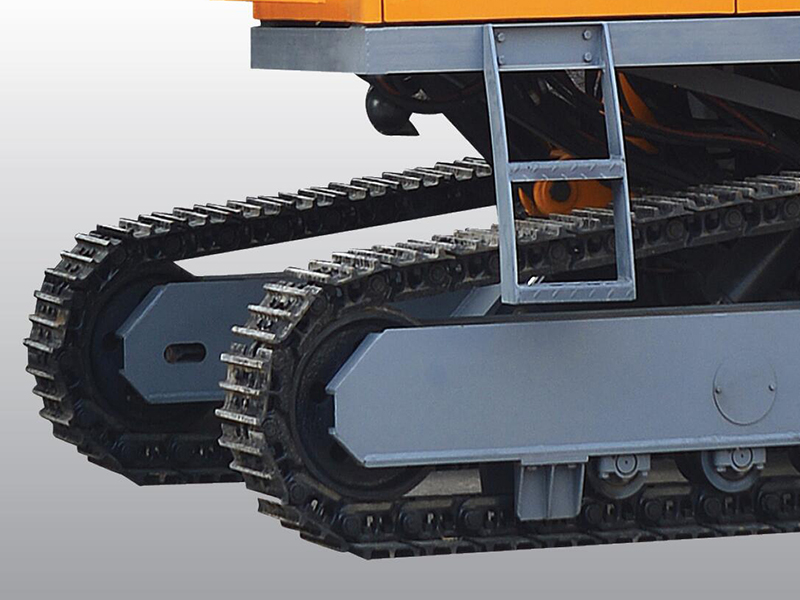

Гусеничная платформа, адаптирующаяся к любой поверхности
Автоматическое загрузочное устройство буровых штанг
Высокоэффективная пылеуловительная система

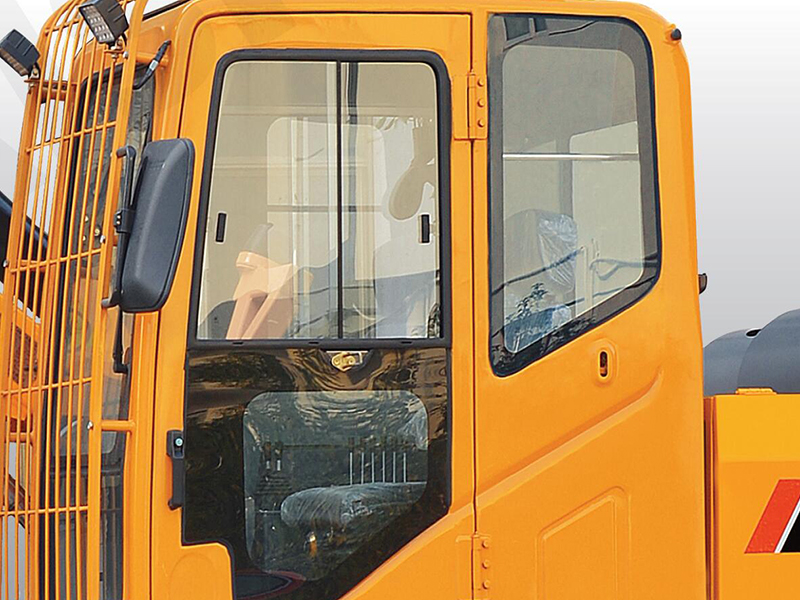

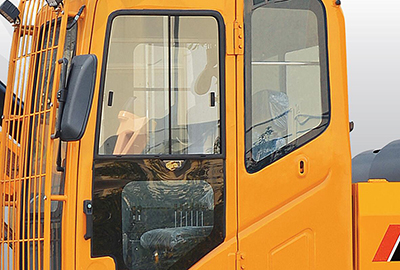

Просторная кабина, мощный кондиционер и качественная стереосистема обеспечивают комфортные рабочие условия
